レーザー干渉計

高速性、高精度と高い可搬性を誇る XL-80 システムは、キャリブレーション用レーザーシステムのベストセラー製品です。高機能なソフトウェアと優れたパフォーマンスが統合された XL-80 を使用することで、業績を大幅に向上できます。 当社は、25 年以上にわたってレーザーシステムの設計、製造、および販売を行ってきました。XL-80 は、その経験をもとに最先端のシステム性能と操作上のメリットをユーザーに提供するために開発されました。

RLD10 ディテクターヘッドは、干渉計光学部品、レニショー独自のマルチチャンネル干渉縞検出機構、レーザーシャッター、ビームステアラを内蔵しています。RLD10 ディテクターヘッドには、出力方向が 0°と 90°のものがあります。 特長とメリット 2 軸ソリューション - 2 軸の平面鏡システムは、XY ステージアプリケーションにとって理想的なソリューションです。 高分解能 - 平面鏡システムは、反射鏡システムに比べて高い分解能が必要になるアプリケーションにも活用できます。 ...

... 50年以上にわたり、位相シフト干渉計は高精度の表面形状測定器として選ばれてきた技術です。 これらの干渉計は、光学部品、システム、アセンブリの表面形状誤差と透過波面を高速かつ高信頼性で測定します。 研究環境から広範な産業用途まで、レーザー干渉計は品質保証や生産後の解析のための高レベルのデータトレーサビリティを提供します。レーザー干渉計は、製造工程に不可欠なものとなっています。 ZygoのQualifireは、この種の装置における既知の課題に対するソリューションを提供することで、レーザー干渉計の飛躍的な進歩を象徴しています。 位相シフト干渉計への新しいアプローチ 多くの最新システムにおける光学計測に共通するフィゾー設計では、固定された軸上のコヒーレント点光源を使用して干渉計キャビティを照射する。 ...

Verifire™ 干渉計システムは、光学部品、システム、およびアセンブリの表面形状誤差と透過波面の高速で信頼性の高い測定を提供します。 真のレーザーフィゾー設計であるVerifire™システムは、表面形状測定におけるZYGOの比類なき経験を継承しています。ZYGOが製造したHeNeレーザー光源と、ZYGOの特許取得済みのアルゴリズム、フル機能のMx™測定ソフトウェアを組み合わせることで、使いやすい解析機能を備えた高精度の測定装置を実現します。 製造現場での信頼性の高い測定 この数年間で、光学測定技術は飛躍的に進歩しました。 ...

振動が生じやすい環境で信頼性の高い測定を行うために設計された干渉計。高性能望遠鏡のテストから光学系のアクティブアライメントのためのライブ位相フィードバックまで、幅広いアプリケーションのニーズに対応できる汎用性と柔軟性を備えています。 DynaFiz®の光効率の良い光学設計とZYGOの高出力HeNeレーザー光源を組み合わせることで、振動を「フリーズ」させる高いカメラシャッター速度での動作が可能になります。この動的能力は、従来の位相シフト測定には過酷すぎる環境での信頼性の高い測定を可能にします。

... 数々の賞を受賞したXD Laserは、直線、角度、真直度、ロールエラーなど6つの自由度を同時に測定する多次元レーザー計測システムで、工作機械のエラー評価を迅速に行うことができます。 詳細はウェブサイトをご覧ください。 ...

... 長さ、ピッチ、ヨー角を同時に高精度に測定するトリプルビームレーザー干渉測定システム - 最高精度のフレキシブルな測長システム - 統合されたビーム方向検出により、取り扱いと調整が容易 - 球面反射鏡、平面反射鏡など、さまざまな光学反射鏡を使用可能 - 最大±12.5°までの測定リフレクターの傾斜が可能 - コンパクト設計 - センサーヘッドはアルミニウム、ステンレス、インバー製から選択可能 - ビーム距離：12 mm - OEMバージョン、OEMソフトウェア、真空バージョンが可能 - ...

... 高精度長さ測定用レーザー干渉計システム - 最高精度のフレキシブルな長さ測定システム - 統合されたビーム方向検出により、取り扱いと調整が容易 - トリプルミラー、球面ミラー、平面ミラー反射鏡など、様々な光学反射鏡を使用可能 - 測定用反射鏡は最大±22.5°まで傾斜可能 - コンパクトで堅牢な設計 - センサーハウジングは防滴構造 - アルミ、ステンレス、インバー製センサーヘッドの設計（オプション - 政府規格へのトレーサビリティ - OEMバージョン、OEMソフトウェア、真空バージョンが可能 - ...

... 2本の平行な測定ビームによる高安定な差動レーザー干渉計 - 最高精度の長さまたは角度の差分測定 - ディファレンシャル測定による環境影響の最小化 - 熱的に長期間安定したセンサー、温度感度 < 20 nm/K - 球面反射鏡、平面ミラー反射鏡など、様々な光学反射鏡を使用可能 - 測定リフレクターの大きな傾斜不変性 - ステンレス製センサーヘッドを標準装備 - ビーム距離：21 mm - 豊富なトリガーオプション - WindowsおよびLinuxのOEMソフトウェア用のオープンインターフェース 当社の超安定差動レーザー干渉計 ...

... 自由口径100mmのVI-direct干渉計は、直径25～100mmの光学部品の検査が可能です。波長632.8nmのHeNeレーザーを搭載しています。 USB 3ポート経由でPCに直接接続、フレームグラバー不要。 - 高解像度デジタルカメラ（3088x2076ピクセル） - 露光時間が短いため、振動の影響を受けにくい - 光学的および機械的アクセサリーが豊富 - 垂直、水平、斜めのアングルで使用可能なため、お客様独自のアレンジが可能 - コンパクト設計のため、アプリケーション関連のワークステーションに最適に統合可能 ...

... マイクロ干渉計VI-directは、平坦度検査の範囲を最小径の領域まで広げます。フィゾー型干渉計は、直径約0.8mmから3.6mmの光学部品の表面平坦度を測定することができます。コストパフォーマンスに優れたマイクロ干渉計VI-directは、マイクロプリズム、レーザー結晶、ファイバー端面などの光学部品の検査に使用できます。 - USB 3ポート経由でPCに直接接続、フレームグラバー不要 - 高解像度のデジタルカメラ（3088x2076ピクセル） - 露光時間が短いため、振動の影響を受けにくい ...

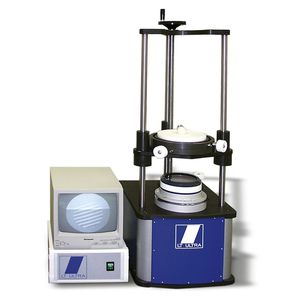

... 測定ステーション干渉計VI-direct 28 SULは、球面の形状や半径偏差を迅速に検査することができます。オプションのINTOMATIK-Sソフトウェアは、インターフェログラムの評価に使用できます。 - USB 3ポート経由でVideo-Mini-PCに直接接続可能 - 高解像度デジタルカメラ（3088x2076ピクセル） - 短い露光時間による振動の影響を受けにくい - 半径測定用表示ユニット - アパーチャストップセット - XY変換によるサンプルサポート ...

... µLine-F1は、機械形状検査用の小型レーザー干渉計です。 CNCデバイス補償とCMMデバイス較正用に設計されています。 インフェロメータの利点の1つは、その広範な環境金属補償である。 このデバイスは、ラボ用途の選択に適用できます。 平坦度、軸の平行度、振動、真直度、直角、小角、動的測定に使用できます。 このデバイスは、機械の形状、角度位置決め、ボールスクリュー検査、および機械の保守の迅速な評価にも使用されます。 ...

... 1.高精度な測定が可能です。高精度環境補正ユニットにより、周囲温度、圧力、湿度、材料温度による測定結果への影響を排除します。レーザー熱周波数安定化制御システムの使用により、レーザーの長期周波数安定性を確保できます。 2.それは直線性、角度、直線性、垂直性および他の幾何学的な変数を測定できます; それは CNC の工作機械、座標測定機械および他の精密運動装置のためのガイド・レールの線形位置の正確さそして繰り返しの位置の正確さを測定できます; それはガイド・レールのピッチ角、振動角度、垂直性および直線性、さらにそれを工作機械の回転式軸線の目盛りを付けることができます測定することができます。 3.ユーザーによる補正設定により、工作機械の校正に必要な誤差補正テーブルを自動生成します。 4.動的測定（変位-時間曲線、速度-時間曲線、加速度-時間曲線）、振幅測定、周波数解析の機能により、工作機械の振動試験、ボールねじの動的特性、駆動システムの応答特性、ガイドレールの動的特性などの解析が可能です。 5.GB、ISO、BS、ANSI、DIN、JISなどの国内および国際規格を内蔵しています。 ...

... 高精度非接触変位計測 高精度な変位計測のために、スマーアクトは干渉計PICOSCALEを提供します。 - 1台で3つの平行レーザー干渉計を使用した3D測定が可能 - 測定帯域幅は最大2.5 MHz（サンプルレート10 MHz）、分解能は最大1 pm1 - ほとんどの材料で測定が可能（プラスチック、ガラス、金属、水まで） - 用途や環境（真空や極低温を含む）に応じて、幅広いセンサヘッドを用意 - オプションのモジュールを使用することで、完全なラボ用測定・制御機器に拡張可能 - ...

... コントローラーには、レーザーと検出用電子機器が搭載されており、複数のインターフェースを介してすべてのデータを提供します。 PICOSCALE干渉計は、非接触で変位を測定するための強力なシステムです。PICOSCALE干渉計コントローラーには、レーザー光源と、光信号を評価するために必要なすべての電子機器が搭載されています。この信号は、光ファイバを介してコントローラに接続されたセンサヘッドで生成されます。ビームスプリッターにより、レーザービームは参照光と測定光に分けられ、それぞれ参照ミラー（通常はセンサーヘッド内）とターゲットで反射されます。マイケルソンの原理により、ターゲットの反射率を考慮する必要はほとんどありません。PICOSCALE干渉計コントローラーは、強力なファームウェアモジュール、便利なソフトウェア、多彩なアクセサリーにより、新規または既存の測定セットアップに簡単に組み込むことができます。 出力信号 チャンネル数：3 データレート[MHz] ...

... HPI-3Dリニアレーザー計測システムは、迅速で簡単なインストールとダイナミックな3DOF計測を一度に行うことができるレーザー干渉計です。HPI-3Dは、非常に高速で測定を行い、高い精度で結果を返します。この装置は、高精度レーザー干渉計分野における20年以上の経験の賜物です。この干渉計は、レーザー測定の分野における「ノウハウ」と最高のパラメーターを象徴しています。また、最高の品質、豊富なアクセサリーとオプション、使いやすさとコンパクトさも兼ね備えています。 もう測定に限界はありません！リニア計測システムHPI-3Dは、最新のレーザーシステムのパラメータを最適化します。非常に高速な移動速度、超高分解能、高サンプルレートにより、非常に要求の厳しいアプリケーションにも適しています。 万能な測定器は存在しませんが、HPI-3Dはそれに近づきます。HPI-3Dは、長い距離（数十m）、非常に短い距離（数百ピコm）、機械の形状を計測し、非常に速い動きや非常に遅い動きを検出することができます。振動の監視、角度の測定、距離の比較など、様々なことが可能です。このレーザー装置は、科学研究所、機械産業の作業場、屋外などで使用できる。コンピューター、タブレット、スマートフォンで制御できるだけでなく、ユーザーは様々な方法で機能を変更することができる。 ...
