... UNILOCK クランプモジュール ESA 138 UNILOCKクランプモジュールは、機械テーブル上、または治具（プレート、キューブ、タワーなど）の一部として、突起の有無にかかわらず、あらゆる位置に取り付けることができます。 UNILOCKクランプモジュールESA 138は特に自動クランプ治具に適しています。エアシステム制御による4つのオフセットサポート面と統合されたフィードバック機能により、自動クランプ治具のプロセスの信頼性を保証します。クランプスライダーの「開/閉」位置とクランプパレットのサポート制御は、クランプモジュール上でモニターできます。ダートワイパーは、クランプモジュールの表面に汚れが付着するのを防ぎます。 クランピングモジュールの空圧制御は独立して、または一緒に行うことができ、個別のゼロ点クランピングシステムを製作することができます。 モジュラー設計により、クランプモジュールの数や間隔をクランプ作業に合わせて理想的に調整できます。セットアップ時間が大幅に短縮されるため、機械の稼働時間が延長されます。 高いクランプ力は内蔵されたスプリングパッケージにより発生します（ユニットは一定の空気圧なしでクランプされます）。 クランプは空気圧で解除されます。 圧力低下や圧縮空気供給の変動があっても、完全な牽引力が維持されます。 すべてのクランピングモジュールにはターボ機能が標準装備されています。ターボ」エアーポートでの短いエアーインパルスは、スプリングによる通常の牽引力を大幅に増加させます。その結果、クランピングモジュールは重送りの加工にも使用できます。 ...

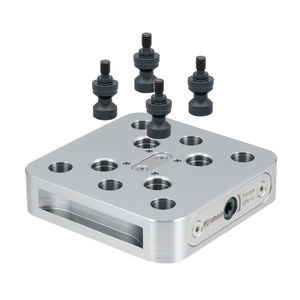

... フレックスゼロベース 1回の操作で変わる強力な治具やワーク。 クランプ力：12,000N 繰り返し精度：0.005m サイズ：150/240平方mm 専用のCP185クランプピンを使用してください。 未使用のグリッドにはCP185-P保護カバーをご使用ください。 - 材料 ボディ：S50C鋼 浸炭窒化処理 HV400(-0.1mm深さ) 主軸：SCM440鋼(黒酸化仕上げ) クランピングソケット：S45C鋼(黒酸化仕上げ) ...

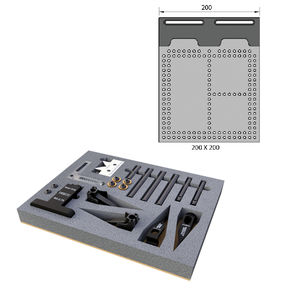

... INNO-FIXキットMは、小・中型部品用に設計されています。モジュール式のベース板、マグネット、様々な汎用性の高い部品がセットになっています。金属製とプラスチック製の測定対象品の両方に対応する高い柔軟性を持ち、冶具のカスタマイズに最適です。 組み立てや部品交換も素早く簡単、再利用も可能です。これらの各部品は、INNO-FIXシリーズのどの製品とも互換性があります。 ...
... INNO-FIX KIT Cは、小・中型部品用に設計されています。 モジュール式ベース板、クランプ、様々な汎用性の高い部品がセットになっています。金属製とプラスチック製の測定対象品の両方に対応する柔軟性を持ち、冶具のカスタマイズに最適です。組み立て、部品交換も素早く簡単にでき、再利用も可能です。これらの各部品は、INNO-FIXシリーズのどの製品とも互換性があります。 ...
... 多機能なINNO-FIX キット Eは、様々なアルミニウム製付属部品を備えており、 これらを組み合わせて、金属製やプラスチック製の測定対象品に合わせた治具を作成可能にします ...
... 回転機能付きフレーム用溶接装置――人間工学に基づいた設計で、高精度かつ高速。 当社のフレーム溶接治具は、時間のかかる測定作業を必要とせず、直角フレームの製造に特化して設計されています。 フレームの幅と高さを確実に直角に調整できるため、測定や位置合わせといった作業工程がすべて不要になります。スピンドル圧力を備えた機械式クランプ要素が、面の一致不良を補正します。 セットアップ → フレーム部材の挿入 → クランプ → 溶接 → 完了。 上部と下部に露出したコーナーを備えたサポートにより、加工時のアクセスを最大限に確保します。 内蔵の360度回転機能により、フレームの両面からの溶接や、溶接ビードの仕上げ作業を、手間のかかる取り扱い工程なしで行うことができます。 デジタルディスプレイ付きオプションの測定システムにより、セットアップ時間を大幅に短縮できます。中間支柱や追加部材の組み立て用機器は、当社のアクセサリーとしてご用意しています。 「フレームサイズへの無段階かつ精密な調整 ...

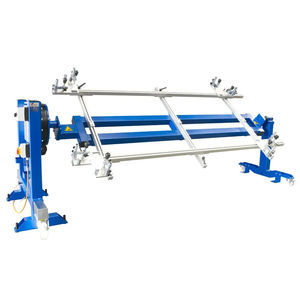

... 対称型および非対称型の手すりを、連続的かつ高精度に製造 人間工学に基づいた手すりの配置と、両側からの部品へのアクセス 手すりの長さ：最大9,000 mm（設計による） 手すりの高さ：600～1,500 mm（設計による） 手すりの傾斜角：0～60° 部品の重量：最大150 kg（補強仕様は最大300 kg） プロファイル断面：最大80 × 40 mm または 直径80 mm 軸高：1,000 mm 電動旋回駆動：360° 電気接続：400 ...
... 「さまざまな装置の基盤となるコラムのリフト・旋回機能 大型・重量アセンブリの無段階かつ人間工学に基づいた製造 あらゆる方向から部品に360°アクセス可能 電動旋回機能 電動油圧式リフト機能：最大約2,000 mm 耐荷重：最大2,500 kg（部品重量） 非対称クランプ用の高トルク（3,000 Nm） 電気接続：400 V/50 Hz 昇降動作は機械的連結により同期化 2本の固定式ダブルスロットプロファイルを備えたベースフレーム ベースフレーム：4,000 mm × 1,000 mm 3,000 ...
... モジュール式クランプ・治具システムは、高精度な製造および組立工程に最大限の柔軟性を提供します。標準化された穴パターンに基づくインテリジェントな構造により、多様なワークを迅速、安全かつ高い繰返し精度で位置決め・クランプできます。
本システムは、単品加工、小ロット生産、さらには量産工程における複雑な多点クランプに最適です。各種クランプ、サポート、位置決め要素を柔軟に組み合わせ、用途に応じて最適化できます。これにより、高い剛性と工程安定性を備えた個別治具ソリューションを実現します。
モジュール構造により、治具の段取り替えや拡張を短時間で行うことが可能です。再利用可能な構成部品により、段取り時間を短縮し、生産コストを削減すると同時に、生産効率と品質保証を向上させます。
本クランプシステムの特長
• ...
... ALUMESS.easyloc —— 測定機用クランプ・パレットシステム
測定をより速く。段取りをより簡単に。1シフトあたりの生産量を向上。
品質検査は、必ずしも複雑で高コスト、時間のかかるものである必要はありません。ALUMESS.easyloc は、モジュール式で磁気嵌合するクイックチェンジ・クランプソリューションにより、測定プロセスを高速化・簡素化します。これまで以上に速く、簡単に、経済的に、完璧な部品をお客様へお届けいただけます。
主なメリット
- 使いやすさ
... 光学測定用のALUMESS.easylocキットはビジョンシステム用に特別に開発され、触覚アプリケーションと同様に直射日光や透過光による測定で利益を上げる利点を備えています。 直接光や透過光による測定でも、触覚アプリケーションと同様の利益をもたらします。 ドッキングレールは黒アルマイト仕上げで、透明で傷のつきにくいポリカーボネート製パレットは、M6ホールグリッドにより最大の柔軟性を提供します。 + ユーザーフレンドリー + 直射日光および透過光に対応 + モジュラーコンビネーション可能 + パレタイジング可能 技術データ - ...
... プラムラインフィクスチャーRSHは、ピンエクストラクターと組み合わせることで、垂直方向と水平方向にプラムラインを正確に導くことができます。 詳細情報 - 直線や直角の作成にかかる時間を大幅に短縮。 - プラムラインの正確なアライメント。 - ピン・エクストラクターが移動できるため、岩場やパイプラインでも正確にプラムラインを締め付けることができます。 - 亜鉛メッキによる耐久性のある表面保護。 RSH: クランプジョイント1個、ウィングナット2個、長さ500mmのクロスロッド1本 ...
