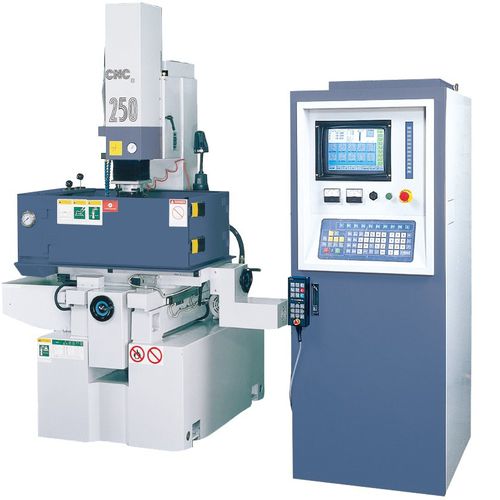

Die sinking electrical discharge machine CNC series
CNCprecision

die sinking electrical discharge machine
die sinking electrical discharge machine
die sinking electrical discharge machine
die sinking electrical discharge machine
die sinking electrical discharge machine
die sinking electrical discharge machine
die sinking electrical discharge machine
Add to favorites
Compare this product


Characteristics

Type
die sinking
Other characteristics
CNC, precision
X travel

Min.: 300 mm
(12 in)

Max.: 2,000 mm
(79 in)

Y travel

Min.: 200 mm
(8 in)

Max.: 1,000 mm
(39 in)

Z travel

Min.: 180 mm
(7 in)

Max.: 550 mm
(22 in)

Description

THE HIGHLY RIGID, FINE-GRAINED CAST IRON MACHINE BASE, COLUMN, TABLE, AND MEEHANITE CAST IRON COMPONENTS, PROVIDE FOR STABILITY & LONG SERVICE LIFE. THREE AXES EQUIPPED P-CLASS LINEAR GUIDES (MADE IN JAPAN, GERMANY OR SWITZERLAND) ON SLIDEWAYS. (CNC-430,580,650,2010) AND LINEAR SCALES FEED BACK DC SERVO SYSTEM FOR PRECISE ORBITAL POSITIONING. X,Y,Z AXES ADOPT PRECISION CLASS BALLSCREWS AND DOUBLE UNTS ON WIDE SADDLE, SUPPORT THE TABLE MOVEMENT FOR EASY & ACCURACY POSITIONING. THE PC BASED CONTROLLER ADAPTED DIALOG PROGRAM EDITOR AND COLOR 15" LCD-TFT. SIMPLE & CLEAR TOUCH PANEL. ALL DIGITAL EDM PARAMETER (S-CODE) FOR EASY TO UNDERSTAND & OPERATION. AUTOMATIC POSITIONING, ORBITING MOTION & SIDE SPARKING FUNCTION. AND AUTOMATIC EDGE, CENTER POINT & DEEPEST POINT FINDING; REFERENCE POINT SEARCHING & MULTI-COORDINATE MEMORY FUNCTION. NEW CNC CONTROLLER EQUIPPED VARIOUS MOTION MODE FOR SETTING(E-CODE) AS : CIRCLE, SQUARE, SECTOR, TAPER, INNER & OUTER SPHERE RADIATION, 45 DEGREE, AND THE 3-AXES LINAR, 2-AXES ARC, 3-AXES SPATIAL AND 4-AXES CONTOURING (OPTIONAL C-AXIS.) OFF-SET MOVEMENT. AUTO EDITING FUNCTION : JUST INPUT THAT E-CODE (MOTION MODE) & P-CODE (PROGRAMING MODE) & EDM DEPTH, OTHER MACHINING CONDITIONS WILL BE AUTO PRESET FROM THE SAVE DATA BANK, THEN MACHINE AUTOMATICALLY OPERATE FROM ROUGH TO FINE FINISH CIRCLE. NEW FUZZY LOGIC FOR ARCING CONTROL, AND FUZZY SERVO VOLTAGE CONTROL. WHEN THE DISCHARGING IS UNSTEADY, EDM PARAMENTERS WILL BE ADJUSTED BY THE CONTROLLER, THE ELECTRODE WILL BE JUMP BACK & UP AND PULSE-OFF WHEN ARCING. NEW CIS COLOR, WITH NEW METAL SHIELD COVER ON MACHINE WHICH CORRESPOND WITH CE SAFETY STANDARD 89/392EEC & 93/68/EEC.
