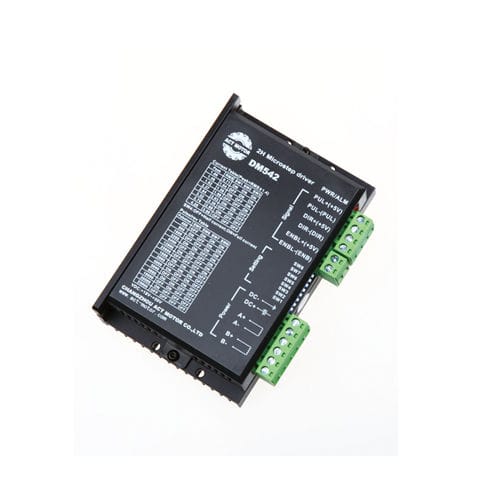

Conversor de DC para motor DM542 series

de passo híbridobifásico

Descrições O DM542 é um tipo de motor passo-a-passo híbrido bifásico, cuja tensão de accionamento é de 24VDC a 50VDC. Foi concebido para ser utilizado com motor passo-a-passo híbrido bifásico de todos os tipos com 42mm a 86mm de diâmetro externo e menos de 4,0A de corrente de fase. Este circuito que adopta é semelhante ao circuito de servo controlo que permite ao motor funcionar suavemente quase sem ruído e vibração. O torque de retenção quando o DM542 funciona em alta velocidade, também é significativamente maior do que o outro driver bifásico, além disso, a precisão de posicionamento também é maior. É amplamente utilizado em dispositivos de controle numérico de tamanho médio e grande, tais como máquina de curvar, máquina CNC, máquina de bordar por computador, máquinas de embalagem e assim por diante. Características 1. Controlo de corrente média, accionamento de corrente de saída sinusoidal bifásica 2. Tensão de alimentação de 18VDC a 50VDC 3. E/S de sinal opto-isolado 4. Proteção contra sobretensão, subtensão, sobrecorrente, curto-circuito de fase 5. subdivisão de 15 canais e redução automática da corrente ociosa 6. 8 canais ajuste de corrente de fase de saída 7. Terminal de entrada de comandos off-line 8. O torque do motor está relacionado com a velocidade, mas não com o passo/revolução 9. Alta velocidade de arranque 10. Alto torque de retenção sob alta velocidade
