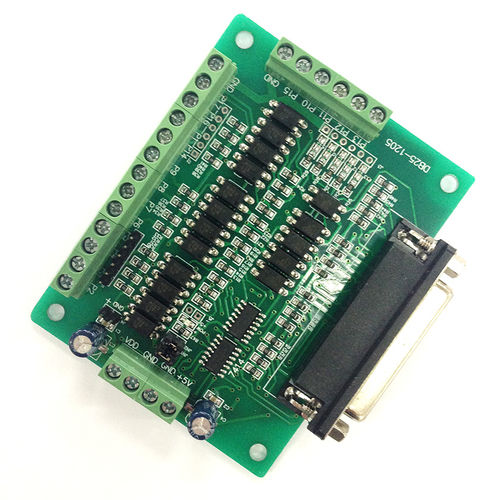

Placa de interface para PC

multicanal

Instrução do Quadro de Discussão 1、To ligue a porta paralela do PC através do cabo paralelo da pritora 2、The porta de entrada da fonte de alimentação, pode configurar a fonte de alimentação simples ou dupla JN1&JN2 conectado , é o caso da única potência , o POWER + e a fonte isoladora será conectada, o GND e a fonte isoladora GND será conectado: se o JN1&JN2 é circuito aberto , o POWER + e a fonte isoladora será cortada, o GND e a fonte isoladora O GND será cortado. J4 é o GND e o POWER + da fonte de isolamentog 3、Output conector, 12 fios OC( saída de terminal de parafuso. J1 J1 é a saída do pino de contato, como o mesmo que o terminal P2-P7, utilizado para ligar o pequeno condutor. 4、The A porta de sinal de entrada de 5 canais pode ser ligada à porta de entrada externa interruptor mecânico, o interruptor de proximidade, etc. Através do P10-P15 , ele pode se conectar ao sensor e ao interruptor, e pode realizar o divertimento configurando o software. A ligação do interruptor mecânico.
