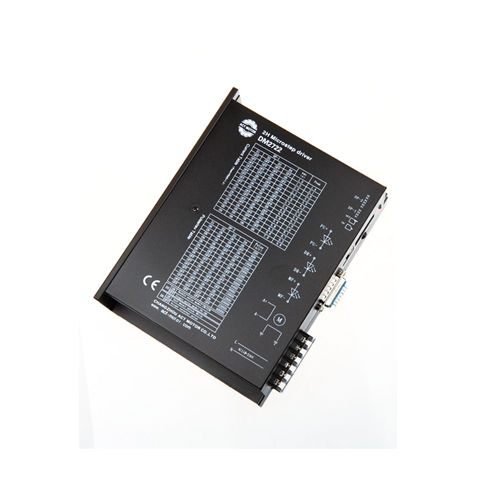

Controlador de motor de passo de 2 fases DM2722 series

CA

Especificação Mecânica Descrições O DM2722 é um driver de passo digital de 2 fases baseado no controle DSP. A tensão de accionamento é de 110V a 230VAC. Foi concebido para ser utilizado com o motor passo-a-passo híbrido bifásico de todos os tipos com 86mm a 130mm de diâmetro exterior, corrente de fase regulada de 1.2A a 7.0A. O circuito que adopta é semelhante ao circuito de servo-controlo que permite ao motor funcionar suavemente sem ruído e vibração. O passo micro mais alto é 60000ppr. É amplamente utilizado em dispositivos de controle numérico de tamanho médio e grande, tais como máquina de curvar, máquina CNC, máquina de bordar computador, máquina de embalagem, etc. Características 1. 16 canais ângulo constante, micro-passos de torque constante, micro-passos mais altos: 40000ppr 2. A corrente de acionamento é ajustável em 16 canais de 1,2A/fase a 7,0A/fase 3. Maior frequência de resposta: 200Kpps 4. A corrente de enrolamento será reduzida em aproximadamente 50% quando não for recebido nenhum comando de pulso de passo durante 0,1 segundo 5. E/S de sinal opto-isolado 6. Fonte de alimentação única de 110V a 230VAC
