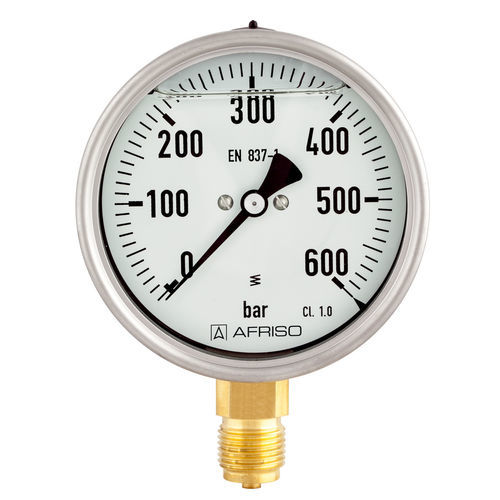

Manômetro com mostrador analógico Type D8

em latãoem alumínioem aço inoxidável

Design compacto Pode ser utilizado em caso de vibrações fortes e cargas de pressão elevadas e dinâmicas Vida útil mais longa devido ao menor desgaste e à proteção contra a corrosão do sistema de medição Sem vaporização do interior da janela em caso de aplicações no exterior Aplicações Para meios gasosos e líquidos que não sejam altamente viscosos, não cristalizem e não ataquem as ligas de cobre. Para medições em áreas com elevados níveis de vibração e cargas de pressão dinâmicas e elevadas. Dados técnicos Área de aplicação Carga estática ≤ 600 bar: Valor total da escala > 600 bar: ¾ x valor total da escala Carga dinâmica ≤ 600 bar: 0.9 x valor de escala total > 600 bar: ⅔ x valor de escala total Curto prazo ≤ 600 bar: 1.3 x valor de escala total > 600 bar: Valor de escala total Modelo standard Ligação Latão, fundo ou fundo traseiro Elemento de medição Tubo Bourdon ≤ 60 bar: tubo tipo "C", liga de cobre > 60 bar: Tubo helicoidal, aço inoxidável 316 Ti/316 L Movimento Latão Mostrador Alumínio, branco Escala preta Ponteiro Alumínio, preto Caixa Aço inoxidável 304, com proteção contra explosão Moldura tipo baioneta Aço inoxidável 304 Janela Vidro para instrumentos Líquido de enchimento Glicerina (99,5 %) Opções Flange traseira fixação de 3 furos, moldura de montagem em painel fixação de 3 furos, moldura de montagem em painel (NG 63) Escalas especiais Outras ligações ao processo
