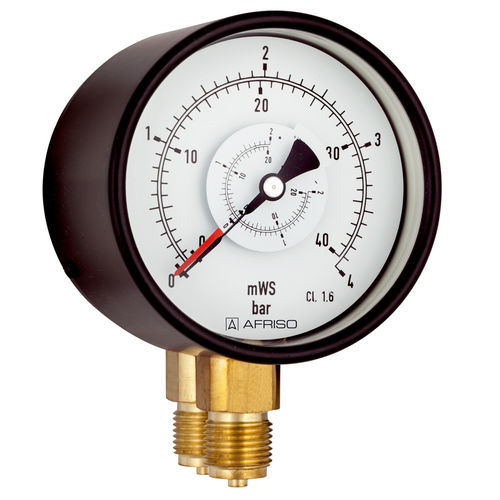

Manômetro diferencial RF100Dif D201

com mostrador analógicoG 1/2em aço inoxidável

Indicação de pressão positiva, pressão negativa e pressão diferencial Excelente relação preço/desempenho Dois sistemas independentes de tubos Bourdon Caixa e partes molhadas também disponíveis em aço inoxidável (opção) Aplicações Para medição de pressão diferencial de meios gasosos e líquidos que não sejam altamente viscosos, não cristalizem e não ataquem as ligas de cobre. Especialmente adequado para sistemas de aquecimento (tubos de alimentação e retorno). ! Para a medição de gás ou vapor, observar a tabela "Critérios de seleção segundo EN 837-2" (ver anexo)! Função As pressões são medidas em dois sistemas independentes de tubos Bourdon (pressão "mais" = pressão alta, pressão "menos" = pressão baixa). A pressão é indicada por meio de um mostrador e de um ponteiro. A escala da pressão diferencial cobre 50% da gama da pressão "positiva" e 50% da gama da pressão "negativa". O ponteiro preto (ligação "mais") e o ponteiro vermelho (ligação "menos") na escala do manómetro de pressão diferencial permitem ler as pressões em ambos os sistemas na escala fixa. Gamas (EN 837-1/5) Ver tabela de encomendas Área de aplicação A pressão máxima no sistema não deve exceder o valor total da escala. Para uma boa legibilidade, a pressão diferencial a ser medida não deve ser inferior a aprox. 20 % do valor total da escala. Desempenho em termos de temperatura Erro de indicação quando a temperatura do sistema de medição se desvia da temperatura normal de 20 °C: à temperatura ascendente aprox. ± 0,4 %/10 K temperatura de descida aprox. ± 0,4 %/10 K do valor total da escala Área de aplicação A pressão máxima no sistema não deve exceder o valor total da escala.
