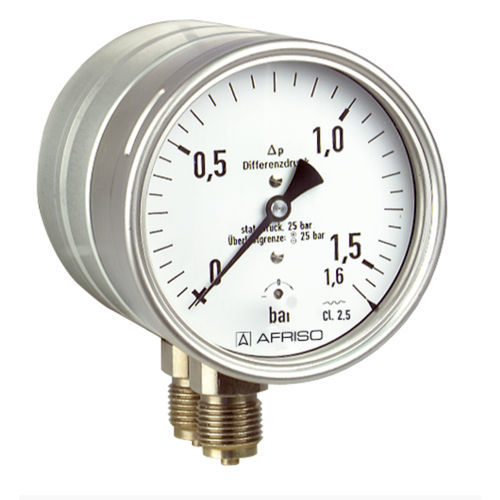

Manômetro diferencial MF100Dif D401

com mostrador analógicoem latãoem alumínio

Indicação direta da pressão diferencial Elevada proteção contra sobrecargas Correção do zero Com amortecimento de pressão integrado Aplicações Para medição de pressão diferencial a baixa pressão diferencial e alta pressão estática. Para meios gasosos e líquidos não corrosivos que não sejam altamente viscosos. Particularmente adequado para monitorizar filtros, bombas e sistemas de tubagens. Funcionamento As pressões actuam em duas câmaras de pressão separadas por um diafragma elástico. Se existirem pressões diferentes nas câmaras, a membrana é deslocada axialmente contra uma mola de compressão. Esta deslocação é transmitida ao movimento por meio de uma haste. A pressão diferencial é diretamente indicada por um ponteiro. A membrana é mantida por um suporte metálico, o que resulta numa segurança contra sobrepressão de até 25 bar em ambos os lados. Desempenho em termos de temperatura Erro de indicação quando a temperatura do sistema de medição se desvia da temperatura normal de 20 °C: à temperatura ascendente aprox. ± 0,5 %/10 K temperatura de descida aprox. ± 0,5 %/10 K do valor total da escala Opções Enchimento de glicerina (tipo D 8) Flange traseira Balanças especiais Outras ligações ao processo
