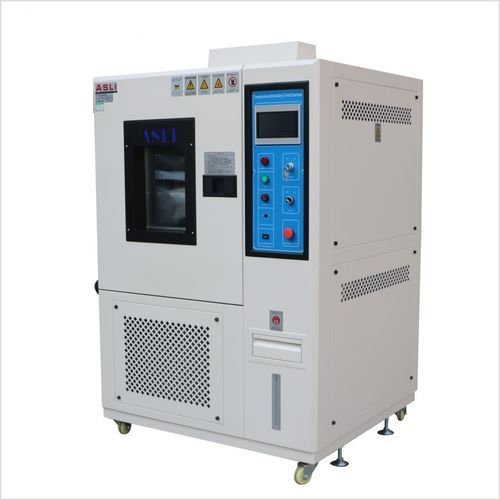

Câmara de ensaio termostática F-TH series

climáticade umidadede temperatura

Visão geral Elevado nível de solicitação de 5 °C/min a 15 °C/min. Esta câmara de temperatura (e humidade opcional) de alta velocidade permite aplicar um elevado nível de solicitação à amostra a uma taxa de variação de temperatura rápida de 5 °C/min ou superior. Graças ao sistema de refrigeração de maior capacidade, é possível atingir 5 °C/min ou mais na gama de temperaturas de -45 °C a +155 °C com os modelos F-TH e F-HL (com ou sem amostra carregada). A instrumentação está integrada na porta. A unidade de controlo é um sistema interativo com ecrã tátil LCD a cores brilhantes que permite um controlo fácil da câmara. Família de produtos e título Câmara de ensaio com taxa de variação rápida de temperatura — Série F-TH (modelos: F-TH-150 / 225 / 408 / 800). Rampa linear rápida de 3–20 °C/min; controlo de humidade opcional disponível. Modelos e especificações principais (tabela) Parâmetro | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F) Dimensões internas L×A×P (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800 Dimensões externas L×A×P (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150 Intervalo de temperatura | −70 °C ~ +150 °C (todos os modelos) | | | Intervalo de variação rápida de temperatura | −45 °C ~ +85 °C (todos os modelos) | | | Taxa máxima de variação | Até 20 °C/min sob controlo linear total (todos os modelos) | | | Velocidade de subida/descida | Controlo linear: 3 ~ 20 °C/min, ajustável | Controlo não linear: 3 ~ 30 °C/min, ajustável Intervalo de humidade (opcional) | 20 % ~ 98 % de humidade relativa — 10 %–98 % ou 5 %–98 % disponíveis com desumidificador Resolução de indicação | 0,1 °C / 0,1 % de humidade relativa Uniformidade de distribuição | ± 2,0 °C / ± 3,0% HR Precisão de controlo | ± 0,5 °C / ± 2,5% HR Material interno e externo | Caixa interna: aço inoxidável SUS 304; Caixa exterior: aço inoxidável ou aço laminado a frio com revestimento de tinta Material de isolamento | Materiais de isolamento de espuma de cloreto de formiato/acetato de etilo, resistentes a altas temperaturas e de alta densidade Sistema de refrigeração | Refrigeração a água / compressor de fase única; refrigerante R23 / R404A Compressor | Marca francesa Tecumseh; marca alemã Bitzer Dispositivos de proteção | Interruptor sem fusível; proteção contra sobrecarga do compressor; proteção contra alta/baixa pressão do refrigerante; proteção contra humidade e temperatura excessivas; fusíveis; sistema de aviso de avaria; aviso de falta de água Acessórios opcionais | Porta interior com abertura de operação; purificador de água; desumidificador; registador Comunicação | RS-232 ou RS-485 Alimentação | CA 380 V trifásica de 5 fios, 50/60 Hz Peso (aprox.) | 250 kg / 350 kg / 450 kg / 600 kg (modelos 150 / 225 / 408 / 800, respetivamente) Modos de controlo e configuração

• Modo linear: 3–20 °C/min com controlo totalmente linear — taxa de variação constante do início ao fim; ajustável e repetível para ensaios em conformidade com as normas.
• Modo não linear: 3–30 °C/min com rampa de pico mais rápida — a rampa varia ao longo do perfil para uma triagem acelerada de tensões; a função de humidade pode ser combinada.

Características principais

• Rampa linear até 20 °C/min (controlo linear prático de alta velocidade).
• Controlo de temperatura com humidade opcional (20%–98% de H.R.; intervalos alargados com desumidificador).
• Precisão de controlo: ±0,5 °C e controlo de humidade ±2,5% HR.
• Controlo integrado de temperatura e humidade BTHC com P.I.D. + S.S.R. e função de cálculo automático.
• Ciclos programáveis com múltiplos segmentos: até 100 programas × 100 segmentos; até 999 ciclos por programa.
• Memória de desligamento com backup de vários anos; ecrã LCD importado que apresenta os valores definidos/reais e a hora.
• Circuito duplo de refrigeração com compressores importados, totalmente fechados, para arrefecimento rápido (arrefecimento a ar ou a água).
• Sensor DIN PT-100 Ω de série para medição estável da temperatura a longo prazo.
• Interfaces: RS-232 / RS-485 e saída de relé temporizador; funções de bloqueio de interface e alarme.

Normas suportadas

• IEC 62133-2017 (Células e baterias secundárias)
• UL 1642 (Baterias de lítio)
• UN 38.3 (Transporte de baterias de lítio)
• IEC 60068-2-14 (Variação de temperatura)
• GB/T 2423.22 (Variação de temperatura)
• IEC 60068-2-38 (Temperatura e Humidade Combinadas)
• MIL-STD-810 (Ensaio Ambiental)
• ISO 16750-4 (Veículos Rodoviários — Cargas Climáticas)

Aplicações

• Eletrónica e placas de circuito impresso (PCB)
• Aparelhos elétricos
• Equipamento de comunicações
• Instrumentos e medidores
• Componentes automóveis
• Ensaios de baterias e armazenamento de energia
• Plásticos, borracha, metais e ligas
• Testes a alimentos e materiais químicos
• Testes de fiabilidade a materiais de construção, dispositivos médicos, aeroespacial e de defesa

Características / especificações técnicas

• Série: Série F-TH (modelos F-TH-150, F-TH-225, F-TH-408, F-TH-800)
• Volumes internos: 150 L, 225 L, 408 L, 800 L (aprox.)
• Intervalo de variação rápida de temperatura: −45 °C ~ +85 °C (operação de variação rápida)
• Rampa máxima: até 20 °C/min (controlo linear); não linear até um pico de 30 °C/min
• Intervalo de temperatura total: −70 °C ~ +150 °C
• Humidade opcional: 20%–98% de humidade relativa (R.H.) de série; 10 %–98 % ou 5 %–98 % disponível com desumidificador
• Resolução: 0,1 °C / 0,1 % de humidade relativa; Precisão de controlo: ±0,5 °C / ±2,5% de R.H.
• Materiais: Interior em aço inoxidável SUS 304; exterior em aço inoxidável ou aço laminado a frio pintado
• Refrigeração: Arrefecimento a água / compressor de fase única; refrigerantes R23 / R404A; compressores importados
• Comunicação: RS-232 / RS-485; saída de relé temporizador
• Alimentação: CA 380 V trifásica de 5 fios, 50/60 Hz
• Pesos aproximados: 250 kg (150), 350 kg (225), 450 kg (408), 600 kg (800)
