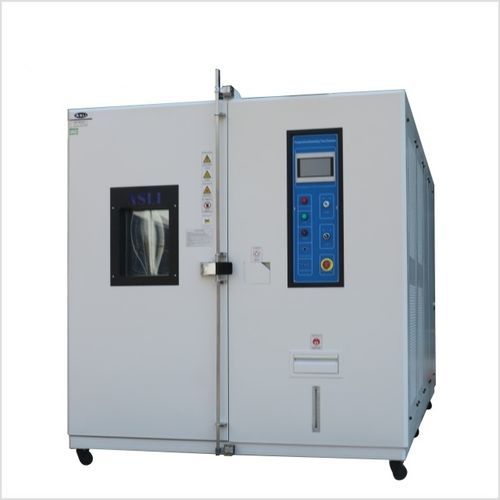

Câmara de ensaio termostática F-TH series

climáticade umidadede temperatura

Visão geral
Câmaras de ensaio de taxa de mudança rápida simulam transições rápidas de temperatura para acelerar testes de estresse térmico e detecção precoce de defeitos. Projetada com maior fluxo de ar e compressores mais potentes, a série F-TH oferece taxas de variação controladas até 20 °C/min (linear) e picos até 30 °C/min (não linear). Disponível em modelos reach-in e configurações maiores, com controlo de humidade opcional e carga de aquecimento de 3 kW.

Linha de produto & modelos
Série F-TH — Modelos: F-TH-150, F-TH-225, F-TH-408, F-TH-800 (opções A~F configuráveis). Volumes internos: 150 L, 225 L, 408 L, 800 L.

Descrição principal
Câmara de taxa de mudança rápida (série F-TH). Suporta rampas lineares e não lineares rápidas, humidade opcional, certificação CE e garantia de 12 meses. Fabricação por encomenda conforme requisitos de ensaio.

Modos de controlo

• Modo linear: 3–20 °C/min com controlo PID linear completo para inclinação constante, rampas repetíveis e conformidade de ensaios.
• Modo não linear: 3–30 °C/min em pico com perfil de rampa variável para screening de stress acelerado (ex.: HALT); função de humidade combinável.

Características & benefícios

• Velocidade: Rampas lineares até 20 °C/min para reduzir a duração dos testes mantendo a fidelidade do perfil.
• Cobertura: Intervalo de temperatura com controlo de humidade opcional (20%–98% H.R.; 10% ou 5% disponível com desumidificador).
• Precisão: Precisão de controlo ±0,5 °C / ±2,5% H.R.; resolução de indicação 0,1 °C / 0,1% H.R.
• Flexibilidade: Quatro volumes internos standard e níveis de opções configuráveis (A~F).
• Carga de aquecimento: 3 kW (configuração standard).

Funções integradas / principais

• Controlo BTHC de temperatura & humidade com PID + SSR e função de cálculo automático.
• Ciclagem multi-segmento programável: até 100 programas, 100 segmentos cada; até 999 ciclos por programa.
• Memória de corte de energia com backup de 5 anos e retoma automática do programa após falha de energia.
• Display LCD importado mostrando ponto de ajuste, valor real e tempo simultaneamente.
• Duplo circuito frigorífico com compressores importados hermeticamente selados para arrefecimento rápido; opções arrefecido a ar ou a água.
• Sensor de temperatura industrial DIN PT-100Ω como padrão.
• RS-232 / RS-485 comunicação, saídas de relé temporizador, bloqueio de interface e funções de alarme.

Normas suportadas
IEC 62133-2017, UL 1642, UN 38.3, IEC 60068-2-14, GB/T 2423.22, IEC 60068-2-38, MIL-STD-810, ISO 16750-4 e normas similares de ciclo rápido temperatura/humidade.

Aplicações
Inspeção de qualidade e testes de fiabilidade para eletrónica & PCBs, eletrodomésticos, equipamentos de comunicação, instrumentos & medidores, componentes automotivos, baterias & armazenamento de energia, plásticos & borracha, metais & ligas, alimentos & químicos, materiais de construção, dispositivos médicos, aeroespacial & defesa.

Desempenho medido / dados de ensaio
Perfis de temperatura e humidade são registados durante testes de ciclagem rápida para demonstrar desempenho da taxa de rampa, estabilidade e repetibilidade segundo o perfil selecionado.

Segurança & proteção
Proteção multicamadas incluindo interruptor sem fusível, proteção contra sobrecarga do compressor, proteção de alta/baixa pressão do refrigerante, proteção contra sobre-humidade e sobre-temperatura, fusíveis, alarmes eletrónicos, sistema de aviso de falhas e aviso de falta de água.

Especificações técnicas

• Série: F-TH (F-TH-150, F-TH-225, F-TH-408, F-TH-800)
• Dimensões internas L×A×P (mm): F-TH-150: 500 × 600 × 500; F-TH-225: 600 × 750 × 500; F-TH-408: 600 × 850 × 800; F-TH-800: 1000 × 1000 × 800
• Dimensões externas L×A×P (mm): F-TH-150: 1100 × 1750 × 1600; F-TH-225: 1200 × 1800 × 1700; F-TH-408: 1250 × 1900 × 1900; F-TH-800: 1600 × 2050 × 2150
• Intervalo de temperatura: −70 °C a +150 °C
• Intervalo de mudança rápida: −45 °C a +85 °C
• Taxa máxima de rampa: linear 3–20 °C/min; não linear 3–30 °C/min
• Humidade (opcional): 20%–98% H.R. (10%–98% ou 5%–98% disponível com desumidificador)
• Resolução de indicação: 0,1 °C / 0,1% H.R.
• Uniformidade de distribuição: ±2,0 °C / ±3,0% H.R.
• Precisão de controlo: ±0,5 °C / ±2,5% H.R.
• Material interno: Interior em aço inoxidável SUS 304
• Material externo: Aço inoxidável ou aço laminado a frio pintado
• Isolamento: Espuma resistente a altas temperaturas, alta densidade (formiato/cloro/acetato de etilo)
• Sistema de arrefecimento: Arrefecimento por água / compressor monobloco; refrigerantes R23 / R404A
• Marcas de compressor: Tecumseh (França), Bitzer (Alemanha)
• Dispositivos de proteção: Interruptor sem fusível, proteção contra sobrecarga do compressor, proteção alta/baixa pressão, proteção sobre-humidade & sobre-temperatura, fusíveis, aviso de falhas, aviso de falta de água
• Acessórios opcionais: Porta interna com orifício de operação, purificador de água, desumidificador, gravador
• Comunicação: RS-232 ou RS-485
• Alimentação: AC 380 V 3-fase 5-condutores, 50/60 Hz
• Peso (Aprox.): F-TH-150: 250 kg; F-TH-225: 350 kg; F-TH-408: 450 kg; F-TH-800: 600 kg
• Prazos típicos: Fabricação por encomenda; tipicamente 30–40 dias úteis conforme configuração
