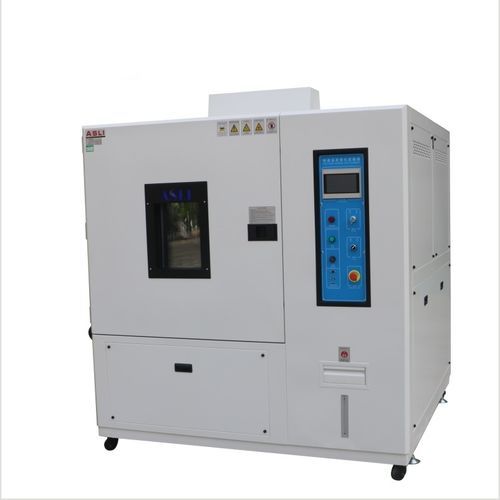

Câmara de ensaio termostática F-TH series

climáticade umidadede temperatura

Nome do produto Câmara de ensaio de variação rápida de temperatura — Série F-TH (F-TH-150 / 225 / 408 / 800) — Rampa linear rápida de 3–20 °C/min, controlo de humidade opcional Visão geral Câmara de variação rápida de temperatura para ensaios de alta solicitação, capaz de aplicar solicitações térmicas rápidas (e de humidade opcionais) às amostras. Concebida para atingir elevadas taxas de variação (normalmente 5 °C/min ou mais; até 20 °C/min em modo linear e até 30 °C/min de pico em modo não linear) num amplo intervalo de temperaturas. A instrumentação e o controlador estão integrados na porta para minimizar o espaço ocupado, utilizando um ecrã tátil LCD interativo, brilhante e colorido, para um controlo fácil. Principais destaques

• Capacidade de variação rápida de temperatura: até 20 °C/min sob controlo linear total; o controlo não linear suporta taxas de rampa de pico mais rápidas.
• Intervalo de temperatura: −70 °C a +150 °C.
• Controlo de humidade opcional: padrão 20%–98% de humidade relativa; intervalos mais amplos de 10%–98% ou 5%–98% disponíveis com desumidificador.
• Ciclos programáveis com múltiplos segmentos: até 100 programas, 100 segmentos por programa; até 999 ciclos por programa.
• Proteções integradas: sobrecarga do compressor, proteção contra alta/baixa pressão do fluido refrigerante, proteção contra humidade e temperatura excessivas, aviso de falta de água, sistema de aviso de avarias.

Modos de configuração

• Modo linear — 3–20 °C/min com controlo linear total: taxa de rampa constante ao longo do ciclo; ajustável; repetível e preferido para normas e relatórios de qualificação.
• Modo não linear — 3–30 °C/min com rampa de pico mais rápida: a rampa varia ao longo do perfil para triagem acelerada de tensões (por exemplo, triagem do tipo HALT); a função de humidade pode ser combinada.

Funções / Características integradas

• Controlo de temperatura e humidade BTHC: PID + SSR com função de cálculo automático para um controlo equilibrado durante rampas de alta velocidade.
• Ciclos multissegmentos programáveis: até 100 programas, cada um com até 100 segmentos; máximo de 999 ciclos por programa.
• Memória de desligamento: retoma o programa após falha de energia; 5 anos de backup de memória.
• Ecrã LCD importado: apresenta simultaneamente o ponto de regulação, o valor real e a hora.
• Circuito duplo de refrigeração: compressor importado totalmente fechado para arrefecimento rápido; configurações com arrefecimento a ar ou a água.
• Sensor DIN PT-100 Ω: sensor de temperatura industrial padrão para estabilidade a longo prazo e fácil substituição.
• RS-232 / RS-485 + Relé temporizador: interface de comunicação padrão e relé de saída de sinal temporizador para automação.
• Bloqueio da interface e alarme: impede alterações não autorizadas; emite alarmes em caso de falhas de funcionamento ou de configuração.

Normas suportadas

• IEC 62133-2017 (Células e baterias secundárias)
• UL 1642 (Baterias de lítio)
• UN 38.3 (Transporte de baterias de lítio)
• IEC 60068-2-14 (Variação de temperatura)
• GB/T 2423.22 (Variação de temperatura)
• IEC 60068-2-38 (Temperatura e Humidade Combinadas)
• MIL-STD-810 (Ensaio Ambiental)
• ISO 16750-4 (Veículos Rodoviários — Cargas Climáticas)

Aplicações

• Eletrónica e placas de circuito impresso (PCB)
• Aparelhos elétricos
• Equipamento de comunicações
• Instrumentos e medidores
• Componentes automóveis
• Baterias e armazenamento de energia
• Plástico e borracha
• Metais e ligas
• Alimentação e produtos químicos
• Materiais de construção
• Dispositivos médicos
• Aeroespacial e defesa

Tabela de especificações — Série F-TH (comparação de quatro modelos) Parâmetro | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F) Dimensões internas L×A×P (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800 Dimensões externas L×A×P (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150 Intervalo de temperatura | −70 °C ~ +150 °C (todos os modelos) Intervalo de variação rápida de temperatura | −45 °C ~ +85 °C (todos os modelos) Taxa de variação máxima | Até 20 °C/min sob controlo linear total (todos os modelos) Velocidade de subida/descida | Controlo linear: 3 ~ 20 °C/min, ajustável | Controlo não linear: 3 ~ 30 °C/min, ajustável Intervalo de humidade (opcional) | 20 % ~ 98 % de humidade relativa; 10 %–98 % ou 5 %–98 % disponíveis com desumidificador Resolução da indicação | 0,1 °C / 0,1 % de humidade relativa Uniformidade de distribuição | ± 2,0 °C / ± 3,0% de humidade relativa Precisão de controlo | ± 0,5 °C / ± 2,5% de humidade relativa Material interno e externo | Caixa interna: aço inoxidável SUS 304#; Caixa exterior: aço inoxidável ou aço laminado a frio com revestimento de tinta Material de isolamento | Materiais de isolamento de espuma de cloreto de formiato/acetato de etilo, de alta densidade e resistentes a altas temperaturas Sistema de refrigeração | Refrigeração a água / compressor de fase única; refrigerante ecológico R23 / R404A Compressor | Marca francesa Tecumseh; marca alemã Bizer Dispositivos de proteção | Interruptor sem fusível; proteção contra sobrecarga do compressor; proteção contra alta/baixa pressão do fluido refrigerante; proteção contra humidade e temperatura excessivas; fusíveis; sistema de aviso de avaria; aviso de falta de água Acessórios opcionais | Porta interior com abertura de manuseamento; purificador de água; desumidificador; registador Comunicação | RS-232 ou RS-485 Alimentação | CA 380 V trifásica de 5 fios, 50/60 Hz Peso (aprox.) | F-TH-150: 250 kg | F-TH-225: 350 kg | F-TH-408: 450 kg | F-TH-800: 600 kg Dados de desempenho medidos Os perfis de temperatura e humidade registados pela Série F-TH durante testes de ciclos rápidos demonstram a capacidade de variação rápida da câmara e o desempenho no controlo da humidade. Segurança / Proteção

• Proteção em várias camadas: interruptor sem fusível, proteção contra sobrecarga do compressor, interruptor de alta/baixa pressão do fluido refrigerante, proteção contra humidade excessiva, proteção contra sobretemperatura, sistema de aviso de falhas, aviso de falta de água, fusíveis e alarme eletrónico.

Notas Os sufixos A~F indicam níveis de opções configuráveis. A função de humidade é opcional e requer um desumidificador para a gama de 5%–10% de humidade relativa. Estão disponíveis tamanhos de câmara personalizados mediante pedido. Garantia e certificações indicadas na documentação do produto (por exemplo, Certificação CE; garantia de 12 meses).
