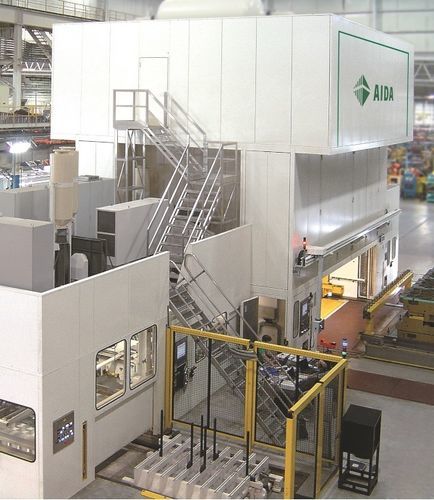

Prensa mecânica TME-L4 Series

de conformaçãode estampagempara chapa

Descrição
A série TME-L4 é composta por prensas transfer de 4 pontos com laterais retas, de alta precisão e elevada rigidez, projetadas para aplicações com matrizes transfer e conformação multi-processo. A estrutura de tirantes altamente rígida, conjugada com rolamentos de folga mínima, reduz o breakthrough, diminui o ruído, preserva a precisão a longo prazo e prolonga a vida útil da matriz. Os centros de suspensão do curso estão posicionados próximos aos centros dos tirantes, permitindo pontos de suspensão esquerdo/direito amplamente espaçados e capacidade para carregamentos excêntricos pesados. Contrapesos dinâmicos integrados reduzem vibrações e permitem produção estável em alta velocidade.

Características

• Eixos excêntricos forjados montados em estrutura de tirantes com muito baixa deflexão e balanceamento dinâmico do curso e matriz superior
• Contrapesos dinâmicos integrados para reduzir vibrações e garantir operação estável em alta velocidade
• Amplos espaços entre pontos de suspensão para resistir eficazmente a cargas excêntricas
• Estrutura altamente rígida adequada para estampagem por transferência de chapas grossas
• Geometria simétrica frente/trás e esquerda/direita para elevada precisão dinâmica

Especificações principais
Model | TME-L4-10000 | TME-L4-12500 | TME-L4-16000 | TME-L4-20000 | TME-L4-25000
Capacity (kN) | 10000 | 12500 | 16000 | 20000 | 250000
Slide and bolster length (mm) | 4400 – (5500) | 5000 – 5500 – 6100 | 5000 – 5500 – 6100 – (7200) | 6100 – (7200) | 6100 – (7200)
Slide and bolster width (mm) | 2000 – (2500) | 2500 | 2500 | 2500 | 2500
Press speed (min-1) | 8÷30 | 8÷30 | 10÷30 | 10÷30 | 10÷30
Side window opening (mm) | 2700 – (3350) | 3350 | 3350 – (3500) | 3350 – (3500) | 3350 – (3500)
Shut height (mm) | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300
Slide adjustment (mm) | 300 – 350 | 300 – 350 | 300 – 350 | 300 – 350 | 300 – 350

Características / Especificações técnicas

• Nome da série: TME-L4 Series
• Marca: AIDA
• Tipo: prensas transfer link-motion 4 pontos, laterais retas
• Aplicações previstas: matrizes transfer, conformação multi-processo, estampagem por transferência de chapas grossas
• Elementos de projeto: estrutura de tirantes com folgas mínimas nos rolamentos; eixos excêntricos forjados; contrapesos dinâmicos integrados; espaçamento amplo dos pontos de suspensão; estrutura simétrica para elevada precisão dinâmica
• Velocidade típica: 8÷30 ou 10÷30 min-1 conforme o modelo
• Alturas de fechamento: 800, 900, 1300 mm
• Ajuste do curso: 300–350 mm
• Consulte a tabela de Especificações principais para dimensões e capacidades por modelo
