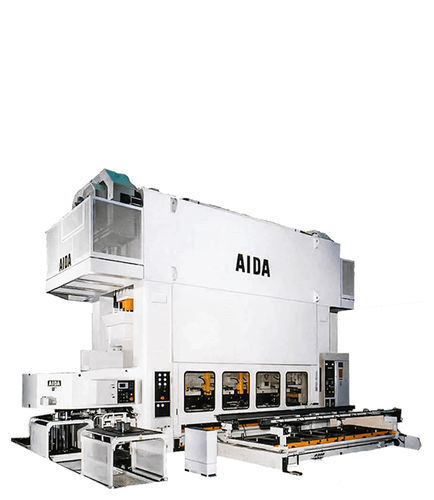

Prensa mecânica TME-L2 series

de conformaçãode estampagempara peças de automóvel

Descrição
A série TME-L2 compreende prensas mecânicas de transferência link‑motion de 2 pontos projetadas para conformação de alta precisão de materiais de alta resistência. As características estruturais principais incluem espaçamento amplo dos pontos de suspensão para maior capacidade a cargas excêntricas, folga global mínima para limitar o breakthrough, guias de deslize quadradas de 8 pontos para restringir movimento lateral e longitudinal, e estrutura apertada por tirantes para maior rigidez.

Projeto e fabricação
AIDA fabrica componentes de precisão internamente para alcançar folgas mínimas em áreas críticas. O design de guia com 8 superfícies e o ponto do tipo grip proporcionam alta durabilidade e conformação estável. O grande quadro e os processos de fabricação otimizados permitem conformar painéis estruturais automotivos e peças de transmissão. O link‑motion avançado reduz a velocidade de estiramento e mantém velocidade constante do deslizador para melhor controle.

Principais características

• Link‑motion avançado para velocidade de estiramento reduzida e velocidade constante do deslizador
• Sistema de estampagem configurado para máxima diversidade de produção e estabilidade
• Protetor contra sobrecarga com projeto de vedação metálica avançada para resposta rápida e proteção de ferramentas e prensa
• Folga global mínima para reduzir risco de breakthrough
• Ajuste fácil do deslizador para manter paralelismo e resistência a cargas excêntricas
• Amplo espaçamento dos pontos de suspensão para maior capacidade a cargas excêntricas
• Guias de deslize quadradas de 8 pontos para limitar movimentos laterais e longitudinais
• Estrutura apertada por tirantes para maior rigidez e precisão
• Design de quadro grande otimizado para conformação de materiais de alta resistência
• Peças de precisão fabricadas internamente, guia de 8 superfícies e ponto tipo grip para precisão e durabilidade

Especificações principais (por modelo)
Model | TME-L2-10000 | TME-L2-12500 | TME-L2-25000
Capacity (kN) | 10000 | 12500 | 25000
Slide Stroke (double reduction) (mm) | 550 | 400 | 500
Slide and bolster length (mm) | 4500 | 5100 | 4400
Slide and bolster width (mm) | 1800 | 1800 | 1800
Side window opening (mm) | 2500 | 2360 | 2600
Shut height (mm) | 900 | 900 | 950
Slide adjustment (mm) | 300 | 300 | 300
Press speed in full revolution (double reduction) (mm-1) | 10÷25 | 6÷24 | 8÷30

Especificações técnicas

• Intervalo de capacidade: 10000 kN a 25000 kN
• Variantes de modelo: TME-L2-10000, TME-L2-12500, TME-L2-25000
• Bate do deslizador (double reduction): 550 / 400 / 500 mm (por modelo)
• Comprimento / largura do deslizador e platô: 4500–5100 mm / 1800 mm
• Abertura lateral e altura de fechamento: variam conforme o modelo (ver tabela)
• Ajuste do deslizador: 300 mm (todos os modelos)
• Velocidade em revolução completa (double reduction): faixas conforme o modelo
• Prensas mecânicas de transferência 2 pontos com link‑motion
• Design de guia 8‑pontos e guia de 8 superfícies para limitar movimentos e alta precisão
• Estrutura apertada por tirantes e grande design de quadro para rigidez e conformação de materiais de alta resistência
