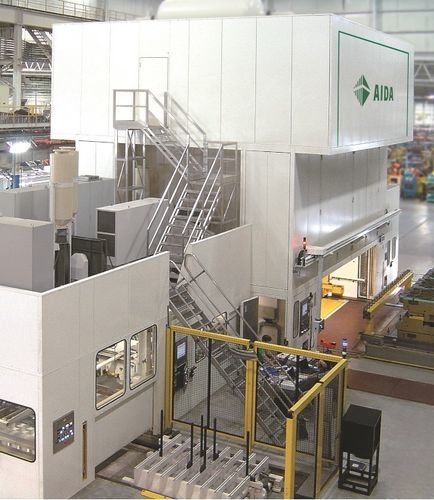

Prensa mecânica TME-S4 series

de conformaçãode estampagempara chapa

Descrição
A série TME-S4 é composta por prensas transfer de bancada reta de quatro pontos, concebidas para conformação com ferramentas de transferência de chapa. A estrutura muito rígida com tirantes, combinada com rolamentos de folgas mínimas, limita o breakthrough e o ruído, aumentando a precisão a longo prazo e a vida útil das matrizes. Os centros dos pontos de suspensão do carro são posicionados muito próximos aos centros dos tirantes, proporcionando uma estrutura ótima para conformação multiprocessos, permitindo pontos de suspensão esquerdo/direito amplamente espaçados e elevada capacidade de carga excêntrica. Contrapesos dinâmicos integrados reduzem vibrações e possibilitam produção estável em alta velocidade.

Características

• Eixos excêntricos forjados com balanceamento dinâmico do carro e da matriz superior
• Estrutura de tirantes com deformação muito baixa e folgas de rolamento mínimas
• Contrapesos dinâmicos integrados para redução de vibrações e operação estável em alta velocidade
• Amplo espaçamento de suspensão esquerda/direita para suportar cargas excêntricas e pesadas
• Estrutura simétrica frente/trás e esquerda/direita para alta precisão dinâmica; adequada para estampagem progressiva de chapas espessas

Especificações principais
Modelo | TME-S4-6300 | TME-S4-8000 | TME-S4-10000
Capacidade (kN) | 6300 | 8000 | 10000
Curso (mm) | 300 | 300 | 250 – 400
Golpes por minuto (min-1) | 15 ÷ 80 | 15 ÷ 65 | 15 ÷ 56
Área do curso (L/R x F/B) (mm) | 4500 x 2200 | 5000 x 2630 | 4500 x 2480
Área do bolster (L/R x F/B) (mm) | 4300 x 2200 | 5000 x 2630 | 4500 x 2300
Abertura lateral (mm) | 2000 | 2300 | 2250
Altura de fechamento (mm) | 1220 | 1200 | 1200
Regulagem do curso (mm) | 250 | 250 | 300
