Descrição

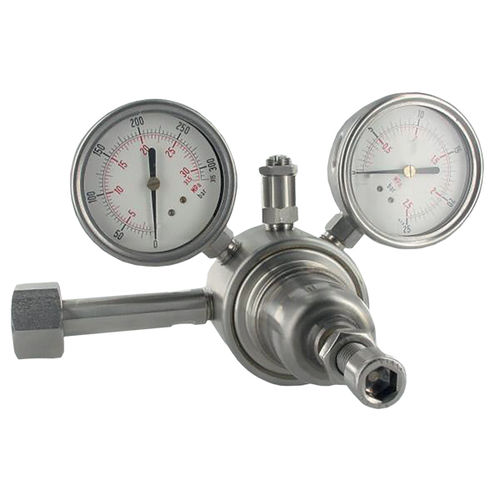

Operado manualmente. regdator de alta pressão com mola para pressão máxima de alimentação de 220 bar e pressão máxima de saída de 200 bar. Para pressões de saída até 15 bar o regulador tem um diafragma, para saídas superiores um pistão. O filtro de bronze sinterizado na porta de entrada protege contra a contaminação
Mídia
ar comprimido ou gases não-corrosivos
Pressão de alimentação
máximo. 220 bar
Ajuste
por parafuso sextavado na RH3000-02 a -A3: Punho em T na RH3000-06 a -10. com porca de aperto
Porta da bitola
Os reguladores Ail estão equipados com um manómetro de pressão de alimentação e um manómetro de saída.
Válvula de alívio de segurança
previne a sobrepressão. ver gráfico
Compensação
Todos os reguladores estão equipados com compensação da variação da pressão de alimentação, de modo que uma alteração na pressão de alimentação não tem qualquer efeito sobre a estabilidade da pressão de saída.
Gama de temperaturas
-20 °C a 60 °C / -4 °F a 140 °F -
Posição de montagem qualquer
Material
Corpo: aço inoxidável 316
Diafragma: Aço inoxidável 316
O-ring: FKM/PTFE
Filtro: Aço inoxidável 316
Assento de válvula: FKM
Pistão: aço inoxidável 316
---
