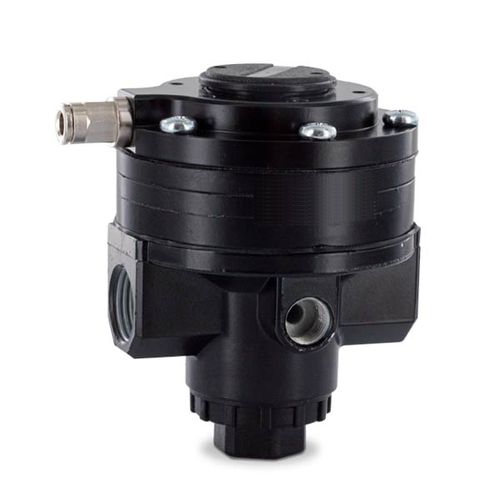

Regulador de pressão para ar comprimido R03J

para gases nobresdiferencialde simples estágio

Reforço de volume operado por piloto com polarização positiva projetado para fornecer pressão de saída igual à pressão do sinal mais uma constante de mola pré-ajustada ajustável. Com características muito elevadas de fluxo para frente e para trás e excelente sensibilidade. Uma aplicação típica é o balanceamento ou regulação da pressão nos tanques. Meio: ar comprimido sem óleo e 5 µm filtrado ou gases não-corrosivos Pressão de alimentação: máximo. 16 bar Relação: 1:1 Pressão do piloto: máximo. 10 bar, portanto inferior no caso de pré-regulação manual de pressão, porta de pilotagem G1/8 Precisão: na mudança de pressão de alimentação de 2 bar para 7 bar = < 6 mbar de desvio de pressão na variação do caudal de 0 l/min para 20 l/min = < 20 mbar de desvio de pressão sensibilidade de resposta = < 2 mbar Consumo de ar: 1.5 l/min a P1= 5 bar, 2 l/min a P1= 7 bar, 4 l/min a P1= 10 bar, < 1% do fluxo volumétrico Função aliviadora: aliviar Capacidade de alívio: 700 l/min na saída de 6 bar e sobrepressão de 0,35 bar acima do ponto de ajuste Porta de calibre: G1/4 em ambos os lados do corpo, um parafuso de obturação fornecido Posição de montagem: qualquer Faixa de temperatura: 0 °C a 60 °C / 32 °F a 140 °F, para ar comprimido devidamente acondicionado até -30 °C / -22 °F Corpo: zinco fundido sob pressão Elastómero: NBR/Buna-N
