Descrição

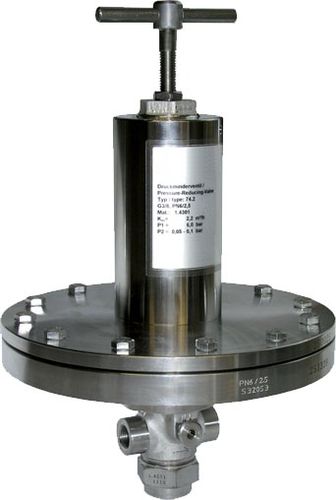

Regulador de pressão operado por diafragma completamente feito de aço inoxidável para pressão de saída muito baixa, independente da pressão de entrada.
Nota:
Recomenda-se selecionar um diâmetro de saída pelo menos uma vez maior do que o diâmetro da válvula principal.
Posição de montagem: com a gaiola de mola para baixo na faixa de pressão < 100 mbar.
Meio: ar comprimido ou gases
Pressão de alimentação:
máx. 25 bar em R74-02 a -A8,
máximo. 16 bar em R74-08/16
Ajuste: por punho em T com contraporca
Função aliviadora: não aliviadora
Porta de calibre: G1/4 de ambos os lados do corpo
Posição de montagem: gaiola de mola para baixo
Faixa de temperatura: 0 °C a 140 °C / 32 °F a 284 °F, para EPDM, vaporizável
Material
Corpo: aço inoxidável 1.4301, opcionalmente 1.4435
Gaiola de mola: aço inoxidável 1.4301
Diafragma: EPDM
Selos: EPDM
O-rings: EPDM
Versão farmacêutica e alimentar:
Descrição:
A versão padrão da farmácia (opção P) é completamente feita de aço inoxidável, independente
de pressão de entrada, selado a consumo zero, com EPDM e vaporizável a 140 °C / 284 °F. Mídia
as partes de contato têm rugosidade de Ra < 2,6 µm.
Opções especiais: Adicione a letra apropriada ao número do pedido:
Superfície exterior:
Corpo da válvula: FA electropolido, FC com granulado de vidro
Válvula em toda parte: FB eletropolido, FD com granulometria de vidro, Ra 1,2 µm FE moído/polido
A superfície interior:
Corpo da válvula: Ra < 2,0 µm de vidro com granulometria GA
Peças para contato com a mídia:
Ra < 1,6 µm GB,
Ra < 0,8 µm GC,
Ra < 0,5 µm GD
Conexão:
Flange asséptica de acordo com DIN 11864-2 F(AS), de acordo com APV F(APV)
Flange conforme DIN 2633 (PN 16) F, conforme ANSI B16.5 150 lbs F150lbs
Ligação roscada de acordo com a norma DIN 11851 GA
Conexão da braçadeira conforme DIN 32676 CL
---
