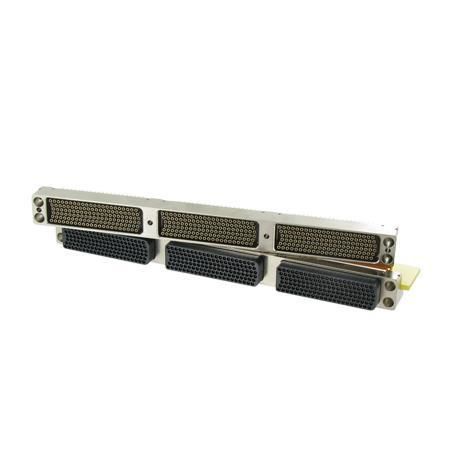

Conector de dados SMASH

placa-placamezzaninede ângulo reto

Visão geral
O conector PCB SMASH é um conector modular de alta densidade para ligação placa-a-placa, desenvolvido para ambientes severos, como aeroespacial civil e militar e aplicações C5ISR. Oferece várias configurações, amplas opções de contacto e uma carcaça em alumínio para melhoria das propriedades elétricas e proteção ESD.

Principais características

• Tecnologia robusta para ambientes severos
• Ultrapassa os requisitos MIL-DTL-55302
• Sete configurações: 132 a 450 contactos
• Proteção ESD e maior robustez através de carcaça metálica (alumínio)

Aplicações

• Sistemas aeroespaciais civis e militares
• Aviónica e módulos eletrónicos
• Hardware C5ISR e plataformas eletrónicas robustas

Informações técnicas (detalhadas)

• Benefícios do produto: Compatível com Line Replaceable Module (LRM) para manutenção facilitada; configurações mezzanine ou de ângulo reto placa-a-placa; layout curto na placa filha graças à terminação em circuito flexível no plug; 32 possibilidades de keying
• Características elétricas: 3 A por contacto de sinal; DWV 1000 Vrms ao nível do mar
• Características ambientais: 500 ciclos de acoplamento; temperatura de funcionamento −65 a 150 °C
• Materiais e revestimentos: Revestimento: 1,27 μ Au no soquete, 1 μ Au nos pinos; versões compatíveis com RoHS disponíveis

Número de peça / Referência na página

• Número de peça exibido: HDC

Descrição adicional
O conector SMASH é projetado com carcaça em alumínio para proporcionar melhorias elétricas e proteção ESD. Suporta módulos substituíveis em linha (LRM) para manutenção eficiente e oferece ligações mezzanine ou de ângulo reto placa-a-placa. Projetado para resistir a altas temperaturas e vibrações, fornece uma ampla gama de opções de contacto e adaptação para sistemas eletrónicos aeronáuticos.

Características / especificações técnicas

• Passo: 1,905 mm
• Configurações: 7 configurações, 132 a 450 contactos
• Classificação de corrente: 3 A por contacto de sinal
• Tensão de resistência dielétrica (DWV): 1000 Vrms ao nível do mar
• Ciclos de acoplamento: 500
• Temperatura de operação: −65 a 150 °C
• Revestimento: 1,27 μ Au no soquete; 1 μ Au nos pinos
• Possibilidades de keying: 32
• Material da carcaça: alumínio (carcaça metálica para proteção ESD e robustez)
