Conector de dados SIHD

placa-placade ângulo retode alta velocidade

Visão geral do produto

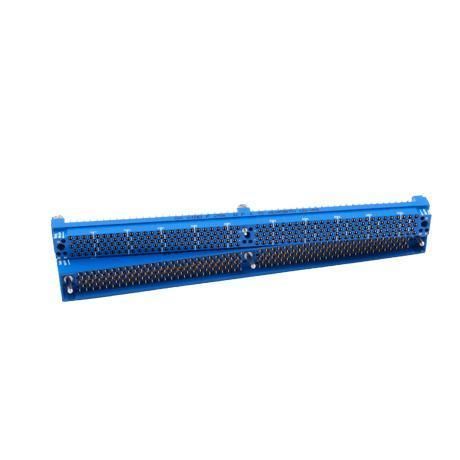

O Amphenol SOCAPEX SIHD é um conector monolítico placa-a-placa projetado para uso com grampos térmicos para reduzir o crosstalk e acomodar pequeno deslocamento lateral em ambientes aeroespaciais severos. Possui contactos reparáveis, trilhos laterais que protegem os contactos macho e acoplamento em ângulo reto numa grade escalonada de densidade média. Tiras de terra centrais opcionais melhoram a transmissão de sinais de alta velocidade e facilitam o roteamento de pares diferenciais.

Principais características

• Projeto de contacto permitindo deslocamento lateral ±0,25 mm
• Conector monolítico otimizado para uso com grampos térmicos
• Grade escalonada de densidade média (2,54 mm [.100] com 1,905 mm [.075] entre filas)
• Arranjos disponíveis reportados de 102 a 256 contactos (vários arranjos oferecidos)
• Contactos reparáveis para facilitar a manutenção
• Trilhos laterais que protegem os contactos macho para maior durabilidade em ambientes severos

Aplicações

• Sistemas aeroespaciais comerciais e militares
• C5ISR e outras plataformas de defesa que exigem alta densidade de contactos e integridade de sinal

Informações técnicas (resumo)

• Tiras de terra centrais opcionais para reduzir crosstalk e autoimpedância (aprox. 70 Ω a 120 Ω) e para suportar sinais de alta velocidade
• Geometria especial de contacto permitindo ±0,25 mm de deslocamento lateral; trilhos laterais protegem os contactos macho contra danos externos
• Ligação placa-a-placa em ângulo recto adequada para empilhamentos eletrónicos compactos
• Eléctrico: 3 A por contacto de sinal; DWV 750 Vrms ao nível do mar; redução de ruído medida com tira de terra ≤ 400 mV (0,1 A por contacto, tempo de subida 2 ns)
• Ambiental: 500 ciclos de acoplamento; intervalo de temperatura de funcionamento −55 °C a 125 °C
• Materiais e revestimentos: versões compatíveis com RoHS disponíveis

Descrição adicional
O SIHD é projetado para baixo peso e alta densidade de contactos, mantendo capacidade de manutenção em campo. As tiras de terra centrais são opcionais para melhorar o desempenho EMC e facilitar o roteamento de pares diferenciais. Contactos reparáveis e trilhos de proteção tornam o conector adequado para aplicações aeroespaciais em ambientes severos onde manutenção e integridade de sinal são críticos.

Características / especificações técnicas

• Tolerância de deslocamento lateral: ±0,25 mm
• Classificação de corrente: 3 A por contacto de sinal
• Rigidez dielétrica (DWV): 750 Vrms ao nível do mar
• Redução de ruído com tira de terra: ≤ 400 mV (0,1 A por contacto, tempo de subida 2 ns)
• Durabilidade de acoplamento: 500 ciclos
• Intervalo de temperatura de operação: −55 °C a 125 °C
• Pitch / densidade: densidade média; grade escalonada 2,54 mm [.100]; 1,905 mm [.075] entre filas
• Arranjos: exemplos reportados incluem 6 arranjos de 102 a 256 contactos; arranjos adicionais disponíveis
• Tipo de conector: conector monolítico em ângulo recto placa-a-placa para uso com grampos térmicos
• Manutenção de contactos: contactos reparáveis
• Versões: versões compatíveis com RoHS disponíveis
