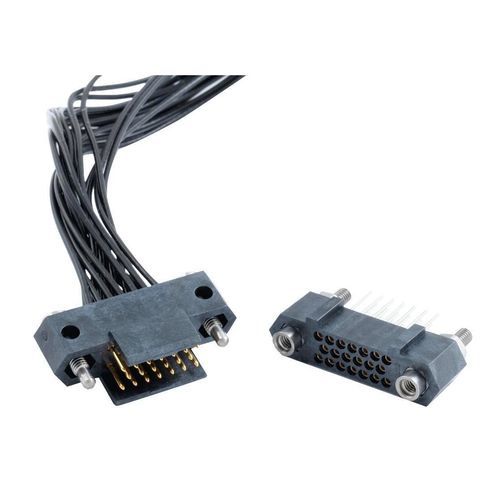

Conector de dados HDAS

cabo-placade crimparpara a indústria aeronáutica

Visão geral O conector PCB HDAS com crimpeamento da Amphenol Socapex é uma solução modular compatível com MIL‑DTL‑55302, concebida para aplicações cabo‑para‑placa em ambientes severos, incluindo aeroespacial civil e militar, espaço e defesa. A grelha escalonada de 1,905 mm (0,075") de alta densidade reduz a área na placa e suporta configurações flexíveis de contactos e arneses.

Principais características

• Plugues HDAS disponíveis de 11 a 77 contactos em 6 tamanhos; versões híbridas e contactos crimpeados.
• Acoplável com todas as configurações de receptáculo (through‑hole reto, SMT e press‑fit).
• Atende ou excede os requisitos MIL‑DTL‑55302.
• Compatível com a oferta Harness‑In‑The‑Box para opções estendidas de arnesamento e configuração.

Aplicações

• Aeroespacial comercial e militar
• Sistemas eletrónicos e embarcados
• Plataformas C5ISR e de defesa
• Aplicações espaciais e em vácuo (com materiais apropriados)

Informações técnicas

• Benefícios do produto: Alta densidade: grelha escalonada de 1,905 mm que permite layouts compactos; ampla gama de contagens de contactos e opções de montagem.
• Características do produto: Bitolas de fio suportadas (versão crimpeada): AWG 22 a AWG 28.
• Características eléctricas: 4,5 A por contacto de sinal; tensão de resistência dielétrica 750 Vrms ao nível do mar; distância de escoamento 1,2 mm para maior segurança eléctrica.
• Características ambientais: 500 ciclos de acoplagem; intervalo de temperatura de funcionamento −65 °C a +150 °C.
• Materiais e revestimentos: Versões compatíveis com RoHS disponíveis; materiais conformes aos requisitos de outgassing NASA/ESA para uso espacial.

Detalhes adicionais

• Disponível em 6 tamanhos cobrindo de 11 a 77 contactos em até 3 filas, permitindo configurações flexíveis a nível de sistema.
• Número de peça configurado típico mostrado nesta página: HDASE102YD004.

Especificações técnicas

• Série / denominação: HDAS
• Passo de grelha: 1,905 mm (0,075") escalonado
• Contagens de contactos disponíveis: 11 a 77 contactos (6 tamanhos, até 3 filas)
• Tamanho de fio (versão crimpeada): AWG 22 a AWG 28
• Corrente por contacto de sinal: 4,5 A
• Tensão de resistência dielétrica: 750 Vrms ao nível do mar
• Distância de escoamento: 1,2 mm
• Ciclos de acoplagem: 500
• Temperatura de funcionamento: −65 °C a +150 °C
• Normas: atende/excede MIL‑DTL‑55302
• Conformidade ambiental: versões RoHS disponíveis; materiais conformes aos requisitos de outgassing NASA/ESA para uso espacial
• Exemplo de número de peça na página: HDASE102YD004
