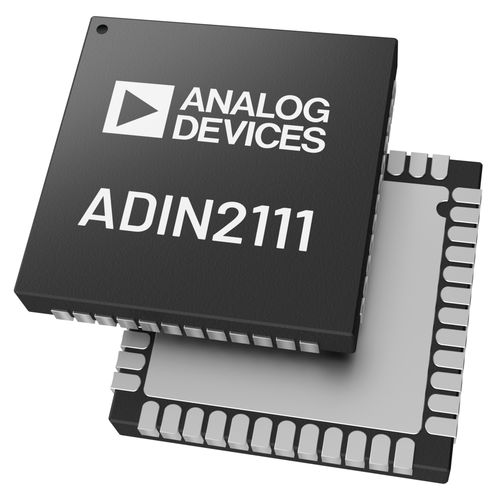

Switch de rede não gerenciável ADIN2111

2 portasintegradoEthernet de par único

O ADIN2111 é um transcetor 10BASE-T1L de 2 portas de baixa potência, projetado para aplicações Ethernet industriais, e é compatível com o padrão Ethernet IEEE® 802.3cg-2019™ para Ethernet de par único (SPE) de 10 Mbps de longo alcance. Com um controlo de acesso aos meios (MAC) e um comutador integrados, o ADIN2111 permite a conetividade direta com uma variedade de controladores através de uma interface periférica série (SPI). O comutador (cut through ou store and forward) suporta várias configurações de encaminhamento entre as duas portas Ethernet e a porta anfitriã SPI, proporcionando uma solução flexível para topologias de rede em linha, em cadeia ou em anel. O ADIN2111 pode ser utilizado em configurações não geridas, em que o dispositivo encaminha automaticamente o tráfego entre as duas portas Ethernet. O dispositivo integra o comutador, dois núcleos de camada física Ethernet (PHY) com uma interface MAC e todos os circuitos analógicos associados, e buffer de relógio de entrada e saída. O dispositivo também inclui filas de buffer internas, o SPI e os registos do subsistema, bem como a lógica de controlo para gerir o reset e o controlo do relógio e a configuração dos pinos de hardware. O ADIN2111 tem um circuito integrado de monitorização da tensão de alimentação e um circuito de reinicialização (POR) para melhorar a robustez ao nível do sistema. O SPI de 4 fios para comunicação com o anfitrião pode ser configurado para OPEN Alliance SPI ou SPI genérico. Ambos os modos suportam proteção de dados opcional ou verificação de redundância cíclica (CRC). APLICAÇÕES Automação de edifícios e segurança contra incêndios Automação de fábricas Monitorização de condições e conetividade de máquinas Caraterísticas compatível com a norma IEEE 10BASE-T1L 802.3cg-2019 Alcance do cabo até 1700 m Switch integrado com SPI
