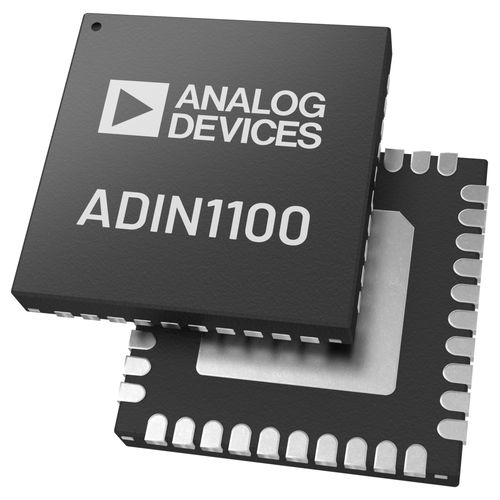

Transceptor Ethernet ADIN1100

de automaçãode baixa potênciaanalógico

O ADIN1100 é um transcetor 10BASE-T1L de baixa potência, de porta única, projetado para aplicações Ethernet industriais e é compatível com o padrão Ethernet IEEE® 802.3cg-2019™ para Ethernet de par único (SPE) de 10 Mbps de longo alcance. O ADIN1100 integra um núcleo Ethernet PHY com todos os circuitos analógicos associados, buffer de relógio de entrada e saída, o registo de controlo da interface de gestão e os registos do subsistema, bem como a interface MAC e a lógica de controlo para gerir o reset, o controlo do relógio e a configuração dos pinos. O ADIN1100 suporta um alcance de cabo de até 1700 metros com a negociação automática activada e tem um consumo de energia ultra baixo de 39 mW. O núcleo PHY suporta o modo de operação de 1,0 V p-p e o modo de operação de 2,4 V p-p definidos no padrão IEEE 802.3cg e pode operar a partir de um único trilho de alimentação de 1,8 V ou 3,3 V, com a opção de tensão mais baixa suportando o nível de tensão de transmissão de 1,0 V p-p. O ADIN1100 tem um circuito integrado de monitorização da tensão de alimentação e um circuito de reinicialização de arranque (POR) para melhorar a robustez ao nível do sistema. A interface MDIO é uma interface de série de 2 fios para comunicação entre um processador anfitrião ou MAC e o ADIN1100, permitindo assim o acesso a informações de controlo e estado nos registos de gestão do núcleo PHY. Essa interface é compatível com as estruturas de quadro de gerenciamento do padrão IEEE 802.3 Cláusula 22 e Cláusula 45. Aplicações Controlo de processos Automação de fábricas Automação de edifícios Instrumentos de campo e comutadores Caraterísticas compatível com a norma 10BASE-T1L IEEE 802.3cg-2019 Alcance do cabo de até 1700 m com 1,0 V p-p e 2,4 V p-p Suporta níveis de transmissão de 1,0 V p-p e 2,4 V p-p Deteção e correção de polaridade MDI
