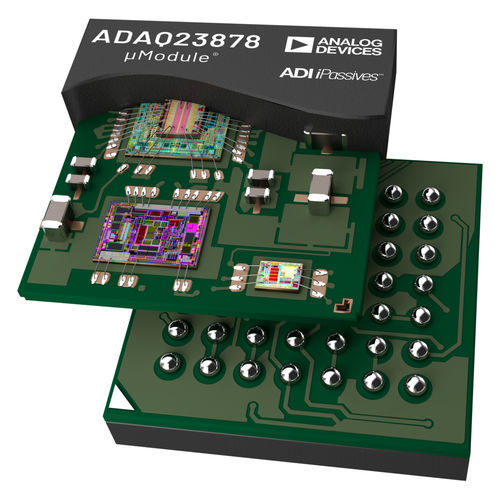

Placa de aquisição analógica ADAQ23878

O ADAQ23878 é uma solução de aquisição de dados de precisão, de alta velocidade, μModule® que reduz o ciclo de desenvolvimento de sistemas de medição de precisão, transferindo o peso da seleção de componentes, otimização e disposição do designer para o dispositivo. Utilizando a tecnologia System-in-Package (SIP), o ADAQ23878 reduz o número de componentes do sistema final ao combinar vários blocos comuns de processamento e condicionamento de sinal num único dispositivo, incluindo um controlador ADC (FDA) de baixo ruído e totalmente diferencial, uma memória intermédia de referência estável e um ADC de registo de aproximação sucessiva (SAR) de alta velocidade, 18 bits e 15 MSPS. O ADAQ23878 também incorpora os componentes passivos críticos com características de correspondência e desvio superiores, utilizando a tecnologia iPassive® da Analog Devices, Inc., para minimizar as fontes de erro dependentes da temperatura e oferecer um desempenho optimizado. A rápida estabilização da fase de driver do ADC e a ausência de latência do ADC SAR proporcionam uma solução única para arquitecturas de cadeia de sinal multiplexado com elevado número de canais e aplicações de circuito de controlo. O pacote BGA de 9 mm × 9 mm, de dimensões reduzidas, permite instrumentos de formato mais pequeno sem sacrificar o desempenho. A integração do sistema resolve muitos desafios de design, enquanto o dispositivo ainda oferece a flexibilidade de um loop de feedback do controlador ADC configurável para permitir ajustes de ganho ou atenuação, bem como entrada totalmente diferencial ou de extremidade única para diferencial. É possível um funcionamento com uma única fonte de alimentação de 5 V, ao mesmo tempo que se obtém um desempenho ótimo do dispositivo.
