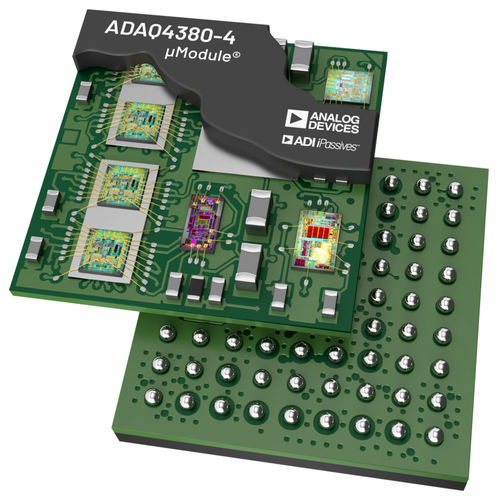

Placa de aquisição de 4 canais ADAQ4380-4

analógica16 bits

O ADAQ4380-4 é uma solução de módulo de cadeia de sinal de aquisição de dados de precisão (DAQ) de quatro canais que reduz o ciclo de desenvolvimento de um sistema de medição de precisão, transferindo os desafios de design da cadeia de sinal de seleção de componentes, otimização e layout do designer para o dispositivo. Utilizando a tecnologia system-in-package (SIP), o ADAQ4380-4 reduz a contagem de componentes do sistema final ao combinar vários blocos comuns de processamento e condicionamento de sinal num único dispositivo. Esses blocos incluem um ADC SAR de quatro canais, 16 bits de alta resolução, 4 MSPS de amostragem simultânea, amplificador de driver ADC totalmente diferencial de baixo ruído, uma referência de tensão de precisão de 3,3 V, amplificadores de buffer de baixo ruído e regulador linear de baixa queda. O ADAQ4380-4 tem um bloco de sobreamostragem no chip para melhorar a gama dinâmica e reduzir o ruído em larguras de banda mais baixas. A sobreamostragem pode aumentar até dois bits de resolução adicional. Oferece a flexibilidade de um loop de feedback do controlador ADC configurável para permitir quatro ajustes de ganho e atenuação, e aceita tanto a configuração de entrada totalmente diferencial como a de extremidade única para diferencial. Utilizando a tecnologia iPassives® da Analog Devices, Inc., o ADAQ4380-4 incorpora componentes passivos críticos com caraterísticas superiores de correspondência e desvio para minimizar as fontes de erro dependentes da temperatura e oferecer um desempenho optimizado da cadeia de sinal. Alojado num pequeno pacote CSP_BGA de 81 esferas, com 8 mm × 8 mm × 0,8 mm de passo, o ADAQ4380-4 permite um design compacto sem sacrificar o desempenho e simplifica a gestão da lista de materiais do sistema final.
