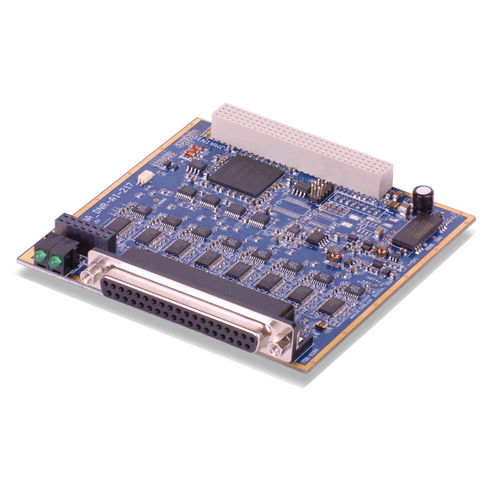

Placa de aquisição com 16 entradas analógicas DNx-AI-217 series

analógica

placa A/D de 16 canais, 24-bit 120 kS/s de alta velocidade com amostragem simultânea Características 16 canais de entrada analógicos diferenciais Amostragem simultânea (um conversor A/D por canal) 120 kHz por taxa de amostragem de canal (placa de 1600 kHz no máximo) resolução 24-bit "Detecção de cabos de entrada "abertos Detecção de entrada de excesso de alcance Ganhos - 1, 2, 4, 8, 16, 32 e 64 Pino compatível com DNx-AI-207 O DNA-AI-217 e o DNR-AI-217 são placas A/D de 16 canais de amostragem simultaneamente compatíveis com os populares chassis Cube e RACKtangle da UEI, respectivamente. As versões DNA/DNR são electronicamente idênticas e apresentam uma resolução de 24-bit com 7 intervalos de entrada seleccionáveis por software. O DNx-AI-217 é compatível com a popular placa DNx-AI-207 e oferece um caminho de actualização fácil para quem procura mais resolução, taxas de amostragem mais elevadas ou entradas de amostragem simultâneas. Uma configuração A/D por canal permite a amostragem simultânea de canais a taxas até 120 kS/s cada (1600 kS/s máx. agregado de placa inteira). A configuração de A/D por canal elimina virtualmente os problemas de conversação cruzada de entrada e de tempo de estabelecimento de canais, mesmo quando ligado a fontes de sinal de alta impedância. O DNx-AI-217 está totalmente isolado do Cubo/RACKtangle e está protegido contra sobretensão até ±40 V (energia ligada ou desligada). As entradas entram em modo de alta impedância quando a energia é removida, tornando o AI-217 ideal para utilização em aplicações redundantes de medição/controlo. O DNx-AI-217 é um membro da popular série Guardian da UEI, que fornece níveis elevados de diagnóstico do utilizador. A placa AI-217 fornece tanto a funcionalidade de detecção de entrada aberta como a capacidade de detectar condições de sobretensão de entrada.
