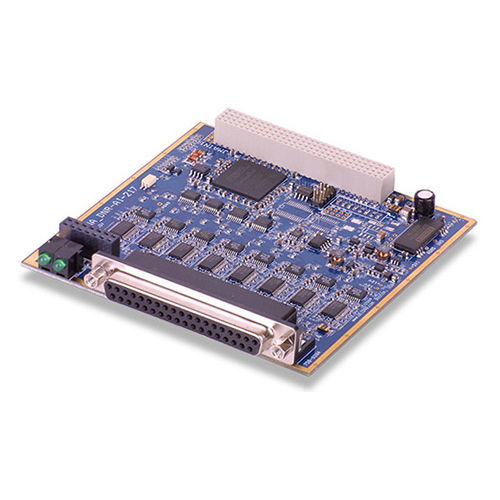

Placa de entrada analógica DNx-AI-217-803 series

conversor de sinal analógicode 16 canais

Os DNx-AI-217-803 são 16-canais totalmente isolados, com amostragem simultânea de placa A/D compatível com o popular chassis da UEI O DNx-AI-217-803 apresenta uma resolução de 24 bits, e 7 gamas de entrada seleccionáveis por software. Cada canal também inclui e isolou o bit DIO de nível lógico. Uma configuração A/D por canal permite a amostragem simultânea de canais a taxas até 120 kS/s cada (480 kS/s máximo agregado de placa inteira). A configuração de A/D por canal elimina virtualmente os problemas de conversação cruzada de entrada e de tempo de estabelecimento de canais, mesmo quando ligado a fontes de sinal de impedância elevada. Cada canal é isolado electricamente de todos os outros canais, bem como do chassis do Cubo ou do RACKtangle. Além do isolamento, cada entrada está protegida contra sobretensão até ±40 V (energia ligada ou desligada). As entradas entram em modo de alta impedância quando a energia é removida, tornando o AI-217-803 ideal para utilização em aplicações redundantes de medição/controlo. Todas as ligações ao DNx-AI-217-803 são feitas através de um conector DB37 fêmea. Os OEMs acharão fácil encontrar conectores correspondentes para cabos personalizados, enquanto os utilizadores finais podem tirar partido do popular painel terminal de parafusos DNA-STP-37 da UEI através dos cabos da série DNA-CBL-37 ou DNA-CBL-37S.
