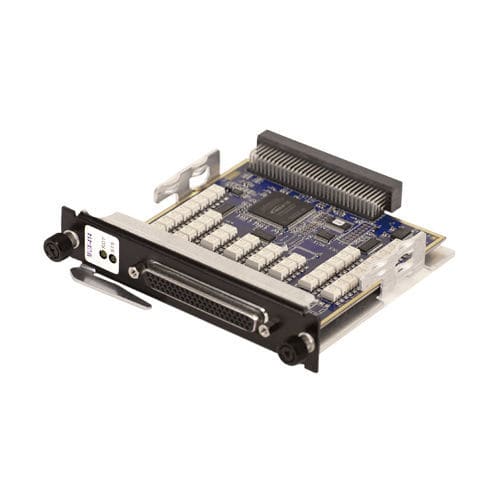

Multiplexer placa DNx-MUX-414 series

O DNR/DNF/DNA-MUX-414 fornece 14 interruptores independentes um por três para utilização com os chassis RACKtangle, FlatRACK e Cube da UEI, respectivamente. As placas MUX-414 são concebidas para utilização numa grande variedade de aplicações de comutação e controlo digital e, em particular, a realização de ligações é uma aplicação SIL. Cada canal fornece um terminal "comum" ligado a três contactos SPST (Form A) independentes. Numa aplicação SIL típica, isto permite que cada sinal de computador de voo seja ligado ao treinador real, a um dispositivo simulado, a um terceiro sinal de teste ou de erro, ou deixado aberto para simular um fio partido ou outra condição de circuito aberto. Cada canal é capaz de comutar tensões até ±48 VDC, formas de onda AC com picos inferiores a ±48 VDC ou sinais sinusoidais até 34Vrms. Cada canal é classificado para funcionamento contínuo a 1 A DC ou ACrms com uma resistência de comutação inferior a 0,2 Ohm (típico, não incluindo cabos externos). Todos os retransmissores são suportados por defeito para "abrir" no arranque/reset. As taxas de comutação até 250 Hz são suportadas e todos os canais são, por defeito, interrompidos antes do funcionamento do retransmissor. Cada placa fornece 350 VDC de isolamento entre canais, bem como entre a placa, o cubo e outras placas de E/S instaladas. Todas as ligações são feitas através de um conveniente conector de 62 pinos D, assegurando que não há problemas na obtenção de cabos ou conectores. Os utilizadores podem também ligar as placas DNx-MUX-414 ao nosso popular painel terminal de parafusos DNA-STP-62 através dos cabos DNA-CBL-62. Os cabos são totalmente blindados e estão disponíveis em comprimentos de 1, 3, 6, 10 e 20 pés.
