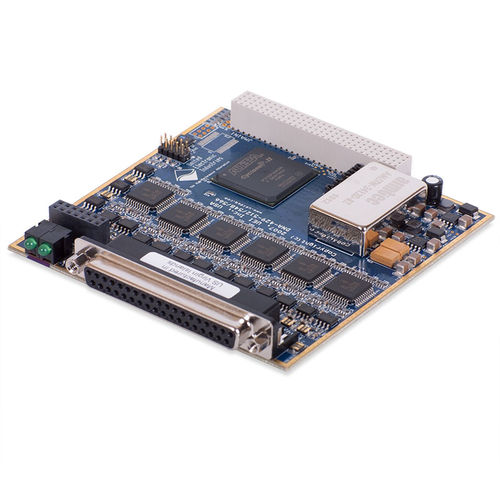

Placa de interface multicanal DNx-429-566 series

ARINC 429

O DNx-429-566 é uma interface de comunicação de 12 canais (6 TX, 6 RX) ARINC-429. A placa é totalmente compatível com a especificação ARINC 429 e suporta tanto a operação de alta velocidade (100 kHz) como de baixa velocidade (12,5 kHz). A velocidade do canal é seleccionável por software em bancos de qualquer um dos dois canais. A integridade dos dados, mesmo quando todos os canais são definidos em modo de alta velocidade, é assegurada com a utilização de 256 palavras FIFOs em todos os canais RX e TX. Os canais de recepção incluem a capacidade de filtrar em etiquetas de modo a que apenas os dados dos canais seleccionados sejam capturados. O filtro pode ser definido para transmitir dados entre uma e 255 Etiquetas, ou pode ser desactivado para que todos os dados sejam capturados, independentemente da fonte. O utilizador pode também seleccionar numa base de etiqueta por etiqueta se todos os dados são reencaminhados ou apenas os dados que tenham mudado desde a última transmissão. Cada canal pode ser definido de modo a que os dados recebam filtragem também seja suportado com base no Identificador de Origem/Destino (bits 9 & 10). As palavras que correspondem à SDI desejada são reencaminhadas enquanto as que não são ignoradas. Cada palavra recebida pode ser carimbada com a data e hora de recepção (resolução de 10 µs). Os erros de paridade podem ser assinalados e os dados errantes presos ao nível do quadro, ou os canais RX podem ser configurados para encaminhar dados com um bit de paridade ilegal.
