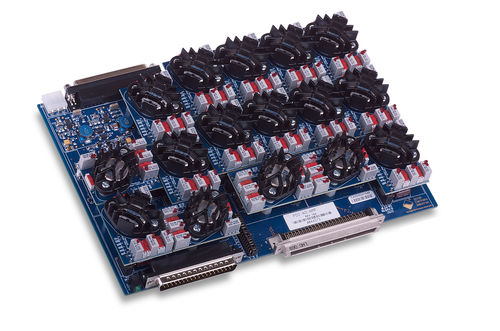

Amplificador de tensão PD-AO-AMP-115

analógicode 16 canaisdo tipo cartão

Para algumas aplicações, o ±10V que é padrão entre quase todas as cartas de saída analógicas não serve; elas precisam de níveis de tensão até dez vezes superiores a essa quantidade. Para esse efeito, a UEI desenvolveu o PD-AOAMP-115, um acessório montável em DIN de 16 canais que se liga directamente à nossa família de placas de saída analógica PCI e PXI. Ao definir o ganho na placa e no painel externo com os valores apropriados, é possível definir o nível de saída de qualquer canal independentemente para níveis tão altos como ±115V. Além disso, pode anexar tantos AO-AMP-115s a uma placa de saída analógica quantos forem necessários para servir todos os canais desejados. Para gerar estas altas tensões, o PD-AO-AMP-115 requer uma fonte de alimentação externa. A PSU-AO32G115 é uma fonte de alimentação externa que serve as necessidades de dois PD-AO-AMP-115s, e assim fornece a potência nominal máxima para 32 saídas amplificadas. A fonte de alimentação fornece ±125V de potência dc isolada a 100 mA no máximo. Características 16 canais; intervalo de saída ±115V Configurações de saída variável Definições de ganho de 2, 10 e 20; ganho de erro ±0,01% Múltiplos PD-AO-AMP-115s ligam-se directamente ao PCI ou PXI analógico cartões de alta voltagem de saída PSU-AO32G115 fornece energia para conduzir dois AMP-115s (32 canais)
