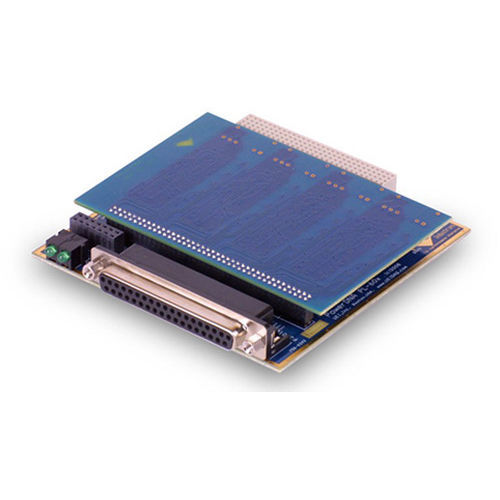

Placa de interface Ethernet DNx-SL-501 series

RS-232RS-485RS-422

Os DNx-SL-501 são camadas de comunicação em série de 4 portas para o poderoso Cube da UEI, RACKtangle e o chassis FLATRACK I/O. As placas oferecem interfaces de série totalmente isoladas, configuráveis por software como RS-232 ou RS-485. DNx-SL-501 suporta até 2 Mbit/s de velocidade de transferência no modo RS-485 ou até 256 Kb/s no modo RS-232. Uma versão especial da placa, designada por DNx-SL-501-804, suporta velocidades de transferência até 4 Mbit/s. As placas utilizam uma emulação UART de 16550C em cada porta (apenas no modo FIFO) e suportam modo halff- e full-duplex sobre RS-485. O DNx-SL-501 é compatível com redes RS-422 quando utilizado em Modo RS-485. A camada fornece 200Ω terminação TX e/ou RX seleccionável por software para comunicações RS-485. O DNx-SL-501 é uma solução ideal para ligar dispositivos de aquisição de dados com base em série à Ethernet, bem como para fazer interface com uma grande variedade de dispositivos com base em série e sistemas de DAQ antigos. Além das características padrão de E/S em série, o DNx-SL-501 oferece uma série de funções adicionais. Estas funções incluem: Taxas de bauds totalmente personalizáveis geradas por PLL programável por canal de 300baud a 2Mbaud Atraso inter-caracteres programável (necessário para conduzir/simular alguns instrumentos de aviónica)\ Atraso inter-caracteres programável (utilizado para programar frames a ritmos diferentes) Repetição automática da última moldura se não forem enviados novos dados do hospedeiro a tempo (necessária para manter a bandeira "inop" feliz em muitos dispositivos aviónicos) Nenhum/Evento/Odd/Space/Mark parity no modo 8-bit e por-símbolo programável no modo 9-bit
