Placa de entrada analógica DNx-AI-211 series

digitalpara sensor de vibraçãomulticanal

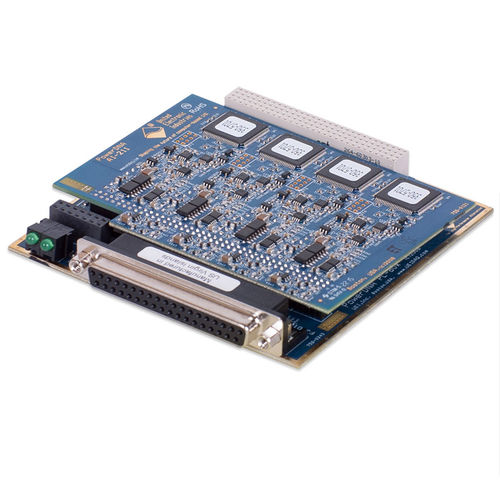

O DNx-AI-211 é uma placa de medição de vibrações de alto desempenho, com quatro canais. A placa é especificamente concebida para permitir a ligação directa a sensores de vibração de 2 fios padrão da indústria (por exemplo, ICP e IEPE). Cada canal é baseado no seu próprio conversor A/D de 24-bit. Este modo A/D por canal permite que os quatro canais sejam amostrados simultaneamente, permitindo que os dados de vibração em diferentes canais sejam facilmente correlacionados no domínio do tempo. A placa irá amostrar todos os quatro canais até ao seu máximo de 125 kSPS (rendimento máximo da placa de 500 kSPS). Utilizando a poderosa interface trigger/sync do chassis, os canais em múltiplas placas e mesmo em múltiplos chassis são facilmente configurados para amostragem em simultâneo. Os conversores de 24 bits da placa fornecem uma precisão excepcional com relações sinal-ruído (SNR) de 109 dB a 5 kHz e 97 dB à taxa máxima de amostragem de 125 kSPS da placa. Os conversores de 24 bits também fornecem a gama dinâmica necessária para monitorizar tudo, desde os sinais mais pequenos até um choque à escala completa numa única gama de entrada. Contudo, nos poucos casos em que é necessária uma resolução ainda maior para sinais de nível extremamente baixo, o amplificador de entrada AI-211 oferece 4 gamas de entrada diferentes, desde +25/-13 VDC até ±3,125VDC. A filtragem anti-aliasing é fornecida por uma combinação de filtros FIR analógicos e digitais. O filtro digital permite uma combinação de ondulação baixa de banda passante (±0,005 dB), falloff íngreme e piso de banda de paragem baixa (-100 dB) inatingível com filtragem analógica simples. A natureza digital do filtro também assegura que cada filtro induz um deslocamento de fase idêntico, de modo a que nenhum filtro induzido entre canais de fase se repercuta ou corrompa a análise subsequente.
