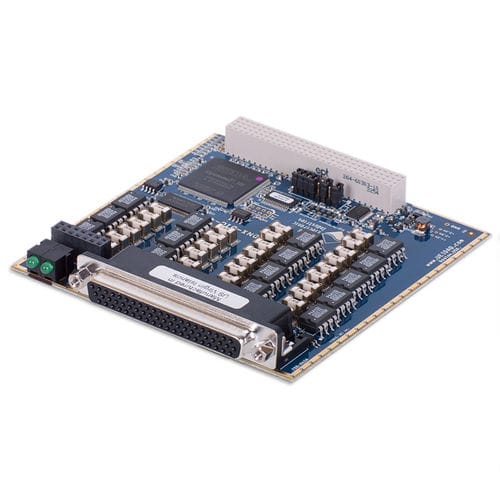

Placa de E/S digital DNx-DIO-430 series

multicanalde relé

Os DNx-DIO-430 são placas de relé de 30 canais em estado sólido. As placas DIO-430 são concebidas para utilização numa grande variedade de aplicações de comutação e controlo digital. Cada canal é configurado como um relé padrão Form A (SPST) e comuta tensões até ±55 VDC ou formas de onda AC com picos inferiores a ±55 VDC. Cada canal é classificado para funcionamento contínuo a 400 mA DC ou AC rms com uma resistência de comutação inferior a 1,5 Ohm (não incluindo cabos externos). Todos os retransmissores estão por defeito "DESLIGADOS" no arranque/reset. São suportadas taxas de comutação até 1000 Hz. Cada placa proporciona um isolamento de 350 VDC entre canais, bem como entre a placa, o cubo e outras placas de E/S instaladas. As saídas são protegidas contra transientes pelos díodos SMAJ60CA TVS e contra sobre corrente com um fusível de 1 Amp, de sopro rápido. Todas as ligações são feitas através de um conveniente conector de 62 pinos D, assegurando que não há problemas na obtenção de cabos ou conectores. Os utilizadores podem também ligar as placas DNx-DIO-430 ao nosso popular painel terminal de parafusos DNA-STP-62 através dos cabos DNA-CBL-62. Os cabos são totalmente blindados e estão disponíveis em comprimentos de 2,5, 10 e 20 pés. Características 30 relés de estado sólido independentes Form A (SPST) ±55 VDC (tensão máxima de funcionamento) 1.5 Ohm de resistência (não incluindo cablagem) corrente de carga contínua nominal de 400 mA 2 Uma corrente de pico (<10 mS) taxa de actualização de 1000 Hz
