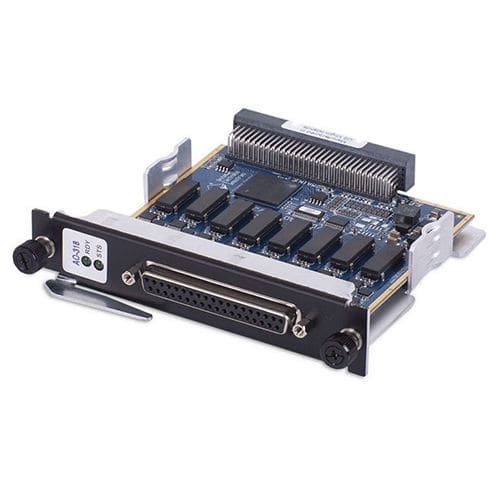

Placa de saída analógica DNx-AO-318 series

de 8 canaisde tensãode corrente

Os DNx-AO-318 são placas de saída analógicas de alta precisão, de 8 canais, totalmente isoladas, compatíveis com os populares Cubos UEI, RACKtangle e FLATRACK I/O chassis respectivamente. As placas oferecem uma resolução total de 16 bits e garantem monotonicidade em toda a gama de temperaturas de funcionamento. Cada canal DNx-AO-318 fornece uma gama de saída de ±10 V e é capaz de conduzir ±10 mA. Para aplicações que exijam corrente ou tensão de saída mais elevada, consultar as placas da série DNx-AO-308-35x. O DNx-AO-318 fornece extensos diagnósticos de teste integrados. Um conversor A/D a bordo em cada canal permite ao utilizador monitorizar tanto a tensão como a corrente de saída. Um relé de estado sólido em cada saída permite que o canal D/A seja desligado da E/S de campo para que um auto-teste completo da placa possa ser completado sem conduzir o circuito ligado às saídas. Este relé em combinação com a detecção de corrente e tensão de saída também pode ser definido para desligar a saída D/A no caso de uma condição de falha externa, tal como um curto-circuito à terra ou uma fonte de alimentação DC. Todos os 8 canais podem ser configurados para actualização simultânea, ou podem ser actualizados um de cada vez à medida que os dados são escritos. Um FIFO de 1024 amostras permite que cada D/A seja actualizado a 10 kHz sem perda de dados. O amortecimento duplo das saídas combinado com a utilização de D/As de baixo erro torna o DNx- AO-318 uma solução ideal para gerar formas de onda de baixa frequência ou fornecer estímulos comutados de alta precisão.
