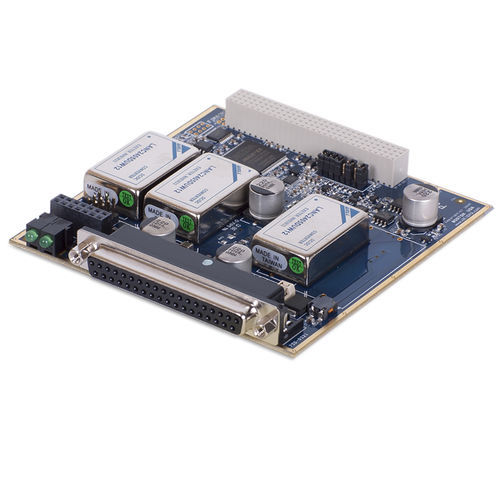

Placa conversora E/S DNx-PC-910 series

O DNx-PC-910 fornece energia externa a vários sensores e condicionamento de sinal quando requerido pela sua aplicação. A série 91x também pode ser utilizada para fornecer energia às várias placas de E/S da série DNx que requerem energia externa. A versão DNA é concebida para utilização no chassis "Cube" da UEI enquanto que a série DNR é para utilização nos factores de forma do chassis RACKtangle. A série DNx-PC-91x é totalmente retrocompatível com as placas da série DNx-PC-90x. Os DNx-PC-910, 911, 912 e 913 foram concebidos para fornecer tensões de saída de ±10 VDC, ±15 VDC, +24 VDC e ±45 VDC respectivamente. A energia de entrada para as placas é fornecida pelo Cubo interno ou RACKtangle por defeito, mas uma fonte de alimentação externa* pode ser utilizada para alimentar as unidades. As unidades são concebidas para detectar automaticamente a presença de uma fonte de alimentação externa e utilizar a energia da mesma quando disponível. As saídas podem ser ligadas e desligadas sob controlo de software (isOn por defeito). As placas fornecem uma capacidade de leitura de voltagem de entrada que permite à aplicação assegurar níveis aceitáveis de voltagem de entrada. Todas as ligações são feitas através de um conector fêmea de 37 pinos D. O pino do seu conector é idêntico ao da série anterior DNA-PC-90x, com a excepção de que os pinos designados como "NC" na série 90x são agora utilizados como ligações à alimentação externa quando utilizados.
