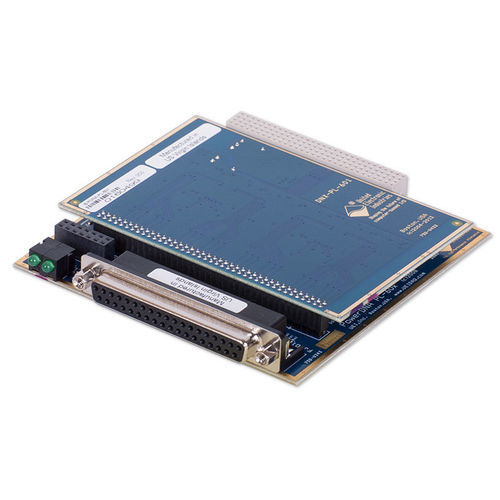

O DNx-CT-601 é um contador/temporizador de uso geral (camada) que fornece oito canais independentes de 32 bits, cada um deles com protecção contra sobretensão e optoisolação. Efectuam contagem para cima/para baixo em vários modos flexíveis, utilizando valores de um Registo de Carga e dois Registos de Comparação. Podem actuar como um contador de eventos, efectuar medições de largura/período e correr em modo de código de quadratura onde o utilizador define a direcção da contagem. Para os modos de saída, a placa oferece 1 disparo e operação PWM Universal.
Características
8-canais, contador/temporizador de 32 bits/PWM board
8 unidades de contador/temporizador independentes
pré-calibrador de 32 bits por canal
Contador de períodos múltiplos com resultados acumulados
Funciona com bases de tempo internas (66 MHz) ou externas (máx. 16,5 MHz)
256 x 32 bits FIFO de entrada e 256 x 32 bits FIFO de saída em cada contador
Debounceing/glitching remoção no relógio externo e entradas no portão
8 Modos de contagem
---
