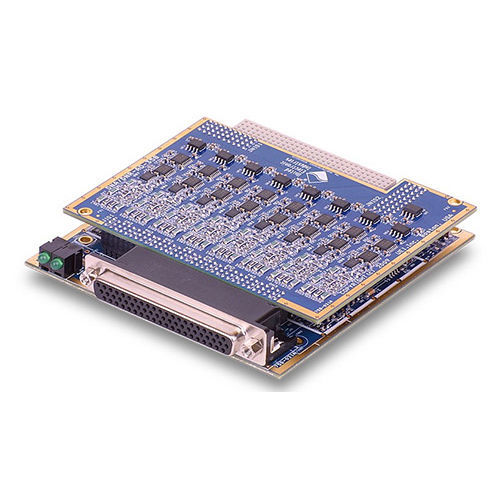

Os DNx-AO-358 são simuladores de 8 canais, strain gage gage concebidos para utilização nos populares chassis Cube e RACKtangle da UEI, respectivamente. As placas são baseadas em resistências variáveis reais e duplicarão com precisão o comportamento dos gages simulados.
As placas são uma solução ideal para aplicações de simuladores onde um dispositivo de sistema a bordo está à espera de um strain gage como entrada. As placas são também uma excelente solução para testar e diagnosticar erros numa variedade de sistemas baseados em strain gage.
As tábuas suportam a simulação de pontes completas, meias, e quartos de ponte e estão disponíveis numa configuração padrão de 350 Ohm. Outros valores de resistência estão disponíveis numa base de encomenda especial. A série DNx-AO-358 é compatível tanto com excitações DC como AC e oferece uma largura de banda de passagem AC superior a 250 kHz.
Todas as ligações são feitas através de um conveniente conector de 62 pinos D, assegurando que os OEM não terão problemas na obtenção de cabos ou conectores. Os utilizadores podem também ligar as placas DNx-AO-358 ao nosso popular painel terminal de parafusos DNA-STP-62 através do cabo DNA-CBL-62. Os cabos são totalmente blindados e estão disponíveis em comprimentos de 2,5, 10, e 20 pés.
Características
placa Simuladora de Strain gage de 8 canais
8 Strain gages simulados
Configurado como Ponte Completa, Meia ou Trimestral
configuração padrão de 350 Ohm
Excitação AC ou DC
largura de banda >250 kHz
Ampla gama de excitação ±15 V
O conversor A/D a bordo monitoriza a tensão de excitação
---
