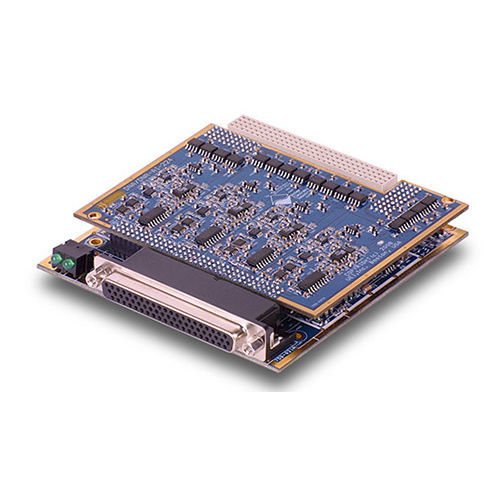

Placa de entrada analógica DNx-AI-224 series

para extensômetrode 4 canais

Os DNx-AI-224 são placas de entrada de strain gage de quatro canais de alta velocidade para os Cubos de aquisição de dados e controlo da UEI e os RACKtangle I/O racks respectivamente. As placas fornecem uma combinação ideal de alta velocidade, precisão e flexibilidade de ligação e são adequadas para utilização numa grande variedade de aplicações. As entradas analógicas oferecem uma resolução de 18 bits a taxas de amostragem até 100 quilos de amostra por segundo. Cada canal tem um conversor A/D e todos os quatro canais são amostrados simultaneamente. A combinação da resolução de 18 bits com a zeragem automática de offset da placa e a calibração automática de ganho asseguram que as medições são extremamente precisas. Cada canal também inclui um filtro anti-aliasing que é configurado automaticamente para corresponder à taxa de amostragem (*Por favor ver a nota na página seguinte para detalhes) O DNx-AI-224 aceita entradas de gages de ponte completa, meia ponte ou quarto de ponte e células de carga. As resistências de conclusão de ponte são construídas para utilização com 120, 350 e 1000 ohm gages. É claro que também podem ser medidos os gages de ponte completa de qualquer valor de resistência. Cada canal oferece uma saída de excitação independente, programável de 0 a ±10 Vdc, em 65535 passos. As saídas de excitação podem conduzir até 50 mA cada, permitindo pontes de 1k a ±10 Vdc, pontes de 350 ohm a ±8,75 V e pontes de 120 ohm a ±3 Vdc. A placa fornece compressão a bordo e calibração de shunt de tensão com valores de calibração de shunt seleccionáveis entre 10 k e 170 k ohm, em 256 passos. São também fornecidas ligações para resistências de shunt externas, fornecidas pelo utilizador.
