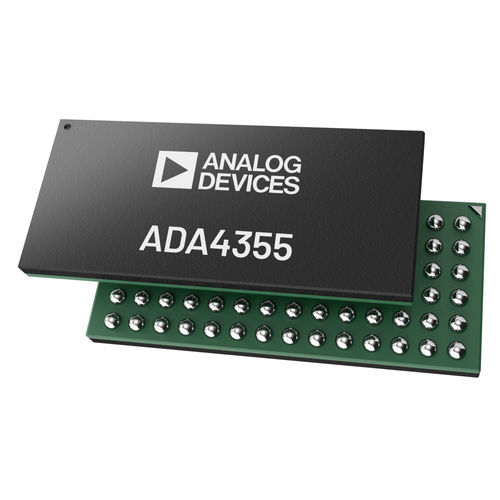

Módulo receptor LVDS ADA4355

ópticomulticanais

O ADA4355 é um μModule® de entrada de corrente completo e de elevado desempenho. Para poupar espaço, o ADA4355 inclui todos os componentes activos e passivos necessários para realizar uma solução completa de aquisição de dados de corrente a bits, suportando um formato pequeno, módulos ópticos, bem como sistemas multicanal. O amplificador de transimpedância de alta velocidade (TIA) do dispositivo suporta larguras de pulso de 10 ns, permitindo alta resolução espacial para medições de tempo de voo (ToF). Além disso, o ADA4355 inclui três configurações de ganho TIA (TZ) para maximizar a faixa dinâmica. Um filtro passa-baixo (LPF) analógico interno, selecionável, pode limitar a largura de banda do dispositivo com uma frequência de canto de 100 MHz para minimizar o ruído de banda larga, servindo também como filtro anti-aliasing para o ADC de 125 MSPS. Para sinais de largura de banda inferior, ou impulsos de sinal mais largos (por exemplo, 20 μs ou mais largos), o filtro pode ser definido para uma frequência de canto de 1,0 MHz para proporcionar uma redução adicional do ruído. O ADC de 14 bits converte o sinal de tensão amplificado a uma taxa de até 125 MSPS e envia os sinais digitalizados através de duas vias de dados de sinalização diferencial de baixa tensão (LVDS) em série, operando a taxas de até 1 Gbps por via. A saída do relógio de dados (DCO) funciona a frequências até 500 MHz e suporta o funcionamento a dupla velocidade de dados (DDR). O ADA4355 apresenta uma rápida recuperação de overdrive a partir de um grande sinal de corrente de entrada e está disponível num pacote CSP_BGA de 12,00 mm × 6,00 mm com uma gama de temperaturas de funcionamento de -40°C a +85°C. APLICAÇÕES Conversão de corrente para tensão Analisadores químicos Espectroscopia de massa Tempo de voo Deteção de fibra ótica OTDR Amplificadores ópticos Multiplexadores ópticos de adição e descida reconfiguráveis (ROADM)
