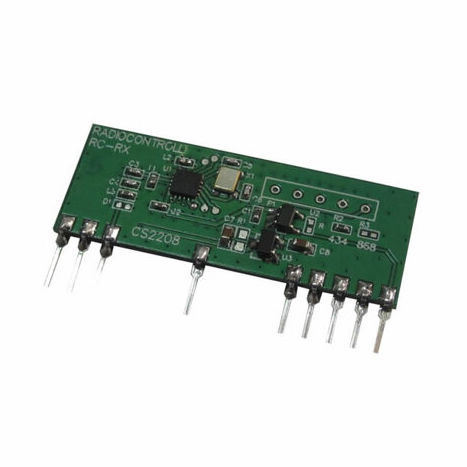

Módulo receptor sem fio RC-RXASK-433-LP

rádioDe chave on-off (OOK)para sensor

Módulo receptor RF OOK (On-Off Keying) 433,92 MHz de muito baixo consumo, concebido para comandos alimentados por bateria e nós de sensores sem fios. O módulo utiliza uma arquitetura de receção por ciclos para minimizar a corrente média preservando elevada sensibilidade RF e operação estável.

Operação em ciclo de recepção

• O recetor alterna entre sono e janelas RX ativas para reduzir o consumo de energia.
• Configuração por defeito: tempo de sono 1000 ms; janela RX 20 ms.
• Corrente média resultante: 75 µA (típica).
• Configurações de duty-cycle personalizadas disponíveis sob pedido para perfis de aplicação específicos.

Informações do módulo

• Tipo: módulo receptor OOK de muito baixo consumo para a banda 433,92 MHz.
• Indicado para: comandos a bateria, nós de sensores sem fio e ligações telemétricas de baixo duty.

Características técnicas

• Tensão de alimentação: min 1,8 V — típ 3,0 V — máx 3,6 V
• Consumo médio (típ): 75,0 µA
• Corrente de alimentação (modo RX, típ): 3,8 mA
• Corrente (modo sono, típ): 500 nA
• Corrente (modo desligado, típ): 100 nA
• Frequência (típ): 433,92 MHz
• Taxa máxima de dados: 4,8 Kbit/s
• Sensibilidade RF (típ): -108 dBm
• Largura de banda 3 dB: ±250 KHz
• Nível do espectro emitido (típ): 70 dBm
• Intervalo de temperatura de funcionamento: -20 °C a 75 °C

Pinagem

• Pin 1 — VCC: alimentação VCC
• Pin 2 — GND: terra
• Pin 3 — IN: antena
• Pin 7 — GND: terra
• Pin 11 — GND: terra
• Pin 12 — NC: não ligado
• Pin 13 — NC: não ligado
• Pin 14 — OUT: saída de dados
• Pin 15 — PD: power down
