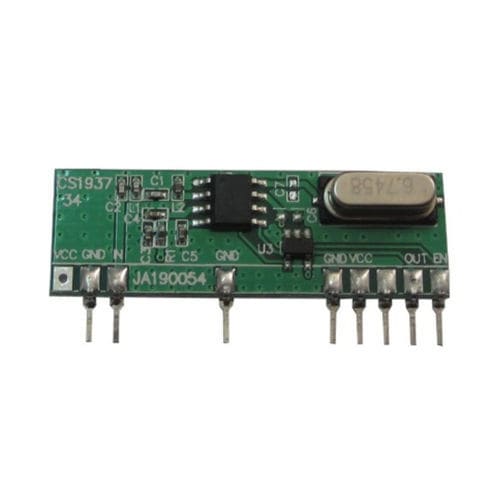

Módulo receptor sem fio RCRX2-434

rádioAMDe chave on-off (OOK)

É um módulo receptor de dados super-heteródino OOK. Versão de muito baixo custo. As principais características são as seguintes: - Sensibilidade RF -113dBm. - Tensão de alimentação de 2,0 volts a 5,5 volts - Consumo 3mA - Tempo de inicialização rápida 3ms A diferença entre as duas versões é que a versão RCRX2 não possui o pino 1. Características técnicas: - Tensão de alimentação: Min 2,0V, Max 5,5V - Consumo de corrente (3,3 volts): Typ 3,0mA - Consumo de corrente (5,0 volts): Typ 3,5mA - Consumo em modo de desligamento: Typ 0,01µA - Frequência: Typ 433,92MHz - Sensibilidade RF: Typ -112dBm - Taxa de dados máxima: Typ 10Kbit/s - Tempo de ativação da energia para dados estáveis: Max 4ms - Tempo de ativação de EN para dados estáveis: Max 3ms - Largura de banda RF 3dB: Typ ±300KHz - Faixa de temperatura de operação: Min -20°C, Max 80°C Configuração de pinos: - Pino 1: Não utilizado - Pino 2: GND (Terra) - Pino 3: IN (Antena) - Pino 7: GND (Terra) - Pino 11: GND (Terra) - Pino 12: VCC (Vcc) - Pino 13: Não utilizado - Pino 14: OUT (Saída de dados) - Pino 15: EN (Habilitar) - Sensibilidade RF: -113dBm - Tensão de alimentação: 2,0V a 5,5V - Consumo de corrente: 3mA (3,3V), 3,5mA (5V) - Consumo em modo de desligamento: 0,01µA - Frequência: 433,92MHz - Sensibilidade RF: -112dBm - Taxa de dados máxima: 10Kbit/s - Tempo de ativação: 4ms (da energia), 3ms (de EN) - Largura de banda RF 3dB: ±300KHz - Faixa de temperatura de operação: -20°C a 80°C
