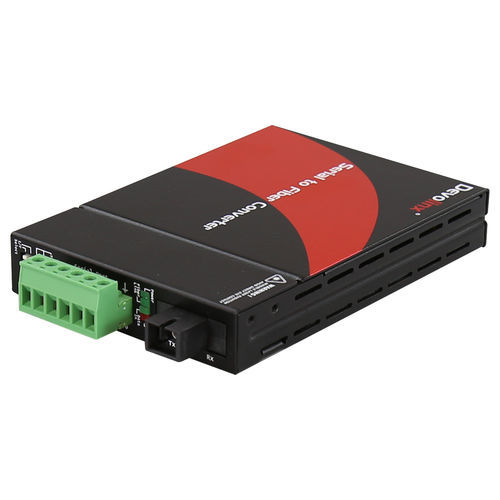

Conversor de protocolo STF-300C-WB20

de comunicaçãoRS422/RS485RS-232

Visão geral do produto Conversor RS-232/422/485 para Fibra, WDM-B 20km, TX1550nm - RX1310nm, com Conector SC. Introdução O STF-300C-WB20 fornece uma solução de conversor de fibra para estender a distância de transmissão RS-232 ou RS-422/RS-485 até 20 km sobre fibra monomodo (WDM). O conversor está equipado com múltiplos circuitos de interface, para conexão a RS-232, RS-423, ou RS-422/485/ (2 ou 4 fios). O STF-300C-WB20 assegura a transmissão de dados sobre fibra resistente a EMI a velocidades de até 256kbps para RS-232 ou até 1024kbps para RS-422/485. Características - Estender a transmissão serial de 20 km sobre fibra de fio único (WDM) - Interface de dados selecionável para RS-232/422/423/485/TTL - Selecionável para RS-422/485 de dois ou quatro fios - Bloco de terminais de parafuso plug-in para fácil cabeamento RS-422/485 - Plug-n-play e tamanho compacto Conteúdo do pacote - STF-300C-WB20 - Guia de início rápido - Adaptador de energia externo Acessórios opcionais - CBF-SC01SC-SS: Cabo simplex monomodo SC para SC de 1 metro Especificações técnicas - Taxa de Baud: RS-485 até 1024kbps, RS-232 até 256kbps - Sinais seriais: RS-485 2 fios, RS-485 4 fios, RS-232 + RTS/CTS 5 fios, RS-232 3 fios - Pull High/Low: Ajuste por interruptor DIP - Taxa de transferência: 31.104Mbps - Contagem de portas de fibra: 1 porta - Fibra 100 BASE-FX: 1 porta (conector SC) - Comprimento de onda: TX1550nm - RX1310nm - Distância de transmissão: 20 km - Contagem de portas seriais: 1 porta - Interface serial: RS-232/422/485 - Interruptor DIP: Interruptor de interface serial de 4 PIN - Indicador LED: PWR, Dados, Teste, Link de Fibra - Carcaça: Metal - Montagem: Mesa, Chassi - Dimensões (L × A × P): 85.6 × 122.6 × 20.0 mm (3.37 × 4.83 × 0.79 polegadas) - Peso: 0.66 lb (0.3 kg) - Conexão de energia: Jack DC - Tensão de entrada: 12V DC@1A - Consumo de energia do sistema: Máx. 5 Watts - Temperatura de operação: 0° a 50° C (32° a 122° F) - Temperatura de armazenamento: 0° a 70° C (32° a 158° F) - Umidade relativa ambiente: Até 90% sem condensação - Certificações: FCC, CE - EMI: CE, FCC Parte 15 Classe A - EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 - MTBF: 257,063 horas - Verde: Compatível com RoHS - Garantia: 5 anos
