Conversor de protocolo STF-300C-TM02

de comunicaçãoRS422/RS485RS-232

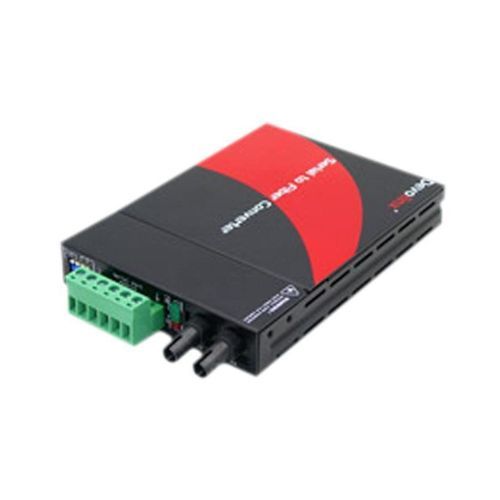

Visão geral do produto: Conversor RS-232/422/485 para Fibra, Multi-Mode 2km, com Conector ST. Introdução O STF-300C-TM02 oferece uma solução de conversor de fibra para estender a distância de transmissão RS-232 ou RS-422/RS-485 até 2 km sobre fibra multimodo. O conversor está equipado com múltiplos circuitos de interface, para conexão a RS-232, RS-423, ou RS-422/485/ (2 ou 4 fios). O STF-300C-TM02 assegura a transmissão de dados sobre fibra resistente a EMI a velocidades de até 256kbps para RS-232 ou até 1024kbps para RS-422/485. Características - Estender a transmissão serial de 2 km sobre fibra - Interface de dados selecionável para RS-232/422/423/485/TTL - Selecionável para RS-422/485 de dois ou quatro fios - Bloco de terminais de parafuso plug-in para fácil fiação RS-422/485 - Plug-n-play e tamanho compacto Conteúdo da embalagem - STF-300C-TM02 - Guia de início rápido - Adaptador de energia externo Acessórios opcionais - CBF-ST01ST-MD: Cabo duplex multimodo ST para ST de 1 metro Especificações técnicas - Taxa de Baud: RS-485 até 1024kbps, RS-232 até 256kbps - Sinais seriais: RS-485 2 fios, RS-485 4 fios, RS-232 + RTS/CTS 5 fios, RS-232 3 fios - Pull High/Low: Ajuste por interruptor DIP - Taxa de transferência: 31.104Mbps - Interface de fibra: 1 porta, fibra 100 BASE-FX (1 porta, conector SC), Comprimento de onda: 1310nm, Distância de transmissão: 2 km - Interface serial: 1 porta, RS-232/422/485 - Outra interface: Interruptor de interface serial de 4 PIN (interruptor DIP), Indicador LED: PWR, Dados, Teste, Link de Fibra - Características mecânicas: Carcaça: Metal, Montagem: Mesa, Chassi, Dimensões (L × A × P): 85.6 × 122.6 × 20.0 mm (3.37 × 4.83 × 0.79 polegadas), Peso: 0.66 lb (0.3 kg) - Requisitos de energia: Conexão de energia: Jack DC, Tensão de entrada: 12V DC@1A, Consumo de energia do sistema: Máx. 5 Watts - Limites ambientais: Temperatura de operação: 0° a 50° C (32° a 122° F), Temperatura de armazenamento: 0° a 70° C (32° a 158° F), Umidade relativa ambiente: Até 90% sem condensação - Aprovações regulatórias: Certificações: FCC, CE; EMI: CE, FCC Parte 15 Classe A; EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; MTBF: 257,063 horas; Verde: Compatível com RoHS; Garantia: 5 anos
