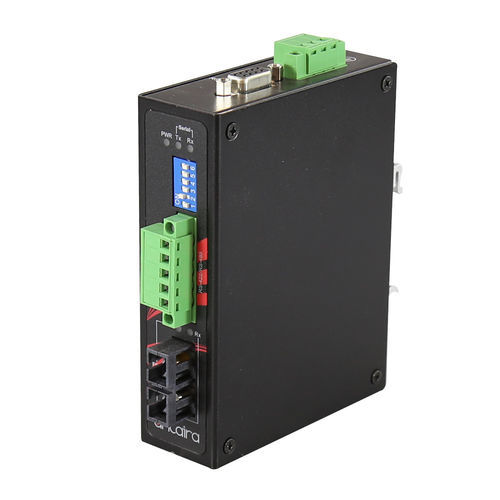

Conversor de protocolo STF-401C-CM02-T

multimédiaRS422/RS485serial

Visão geral do produto A série de conversores de mídia serial para fibra industrial compacta STF-401C oferece uma solução para estender a distância de transmissão de dados de qualquer dispositivo serial RS-232 ou RS-422/485 com opções de fibra 100Fx (conector SC ou ST) via Multi-Mode em 2Km ou Single-Mode em 30Km. Apresenta um design tipo trilho DIN para oferecer aos usuários uma instalação e manutenção fáceis em qualquer ambiente industrial difícil. Uma solução perfeita para qualquer aplicação de “Ponto a Ponto” com: - Fabricação industrial em automação de fábrica; - Sensoriamento remoto e sinalização/medição em ITS; - Resistente a EMI para transmissão de dados de IEDs em automação de subestações; - Controle industrial em automação de controle de processos, como WWTP e petróleo/gás/mineração Características - Design sem ventilador e trilho DIN para ambiente industrial difícil - Porta serial integrada 1Port RS-232(DB9) ou RS-422/485(Bloco terminal) - Suporta SC ou ST Multi-modo 2Km, Single-modo 30Km - Interruptor DIP para mudar os sinais de dados RS-485 Pull High/Low Resistor - Suporta tensão de entrada de 9 ~ 48VDC - Suporta proteção contra polaridade reversa - Suporta uma faixa de temperatura de operação: -40 a 70°C - Aplicável com aplicação de rede em cadeia de margarida de fibra serial topologia de anel único meio duplex Ponto a Ponto - Garantia de 5 anos Conteúdo do pacote - Guia de instalação rápida Acessórios opcionais - MDR-10-24: Série de 10 Watts / 24 VDC / 0.42 Amp Fonte de alimentação industrial fina de saída única para trilho DIN Especificações técnicas - Taxa de baud: 300bps ~ 921kbps - Sinais seriais: - RS-232 - TxD, RxD, GND ( DCD, DTR, DSR curto interno ; CTS, RTS curto interno ) - RS-422-4w - TxD+, TxD-, RxD+, RxD-, GND - RS-485-2w - Data+, Data-,GND - Pull High/Low: ajuste de interruptor DIP - Taxa de transferência: 300bps ~ 921kbps - Contagem de portas de fibra: 1 porta - Fibra 100 BASE-FX: 1 porta (conector SC) - Comprimento de onda: 1310nm - Distância de transmissão: 2 km - Potência Tx: -14 ~ -23.5 dBm @ 50/125μm / -14~-20 dBm @ 62.5/125μm - Sensibilidade Rx: -31 dBm - Contagem de portas seriais: 1 porta - Interface serial: RS-232/422/485 - Interruptor DIP: Interface serial de 6 PIN / Interruptor Pull High(Low) - Indicador LED: PWR, Serial TX/RX, Fiber TX/RX - Carcaça: Metal, Proteção IP50 - Montagem: Montagem em trilho DIN, Montagem na parede (Opcional) - Dimensões (L × A × P): 34.4 × 91.2 × 120mm (1.35 × 3.59 × 4.72 polegadas) - Peso: 1.54 lbs (0.7 kg) - Conexão de energia: bloco terminal removível de 3 pinos - Tensão de entrada: 9V–48V DC - Consumo de energia do sistema: 2.52 Watts- @0.28A max, 9 VDC - Proteção contra polaridade reversa: Presente - ESD: 15KV - Temperatura de operação: -40° a 70° C (-40° a 158° F) - Temperatura de armazenamento: -40° a 85° C (-40° a 185° F) - Umidade relativa ambiente: 5% a 95% sem condensação - Certificações: FCC, CE - EMI: FCC Part15, CISPR (EN55022/24) Classe A - EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 - Testes de estabilidade: Choque: MIL-STD-810F Método 516.5; Queda livre: MIL-STD-810F Método 516.5; Vibração: MIL-STD-810F Método 514.5 C-1 & C-2 - MTBF: 216,388 horas - Verde: Compatível com RoHS - Garantia: 5 anos
