Gateway de comunicação TicMasterSwitch®

de telemetriaTCPEthernet

Descrição

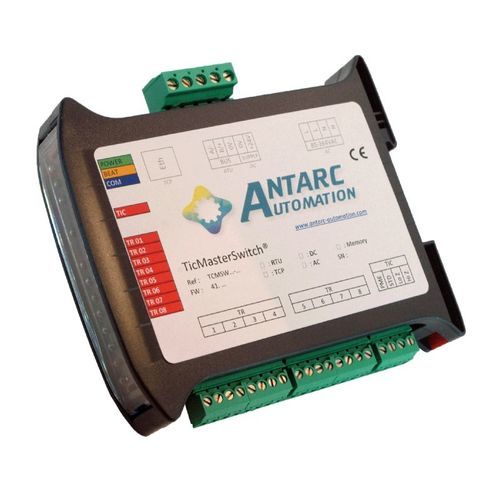

O TicMasterSwitch® combina um TicMaster® e um TicSwitch® num único invólucro. Todas as funcionalidades de ambos os equipamentos estão disponíveis.

Funcionalidades TicMaster®

• Decodifica tramas de Teleinformação cliente (TIC) conforme fornecidas por contadores eletrónicos EDF/ERDF.
• 1 entrada TIC com acoplador opto-isolado integrado para evitar problemas de modo comum e compatível com linhas TIC longas.
• Entrada configurável em alta ou baixa impedância para coexistência com sistemas de terceiros (DEIE, concentradores, ...).
• Compatível com contadores Azuis (CBE), Amarelos (CJE), Verdes (ICE), PME-PMI e SAPHIR.
• Suporta todas as velocidades TIC (1200 ou 9600 baud) e contadores em injeção (4Q – PME-PMI / Emeraude / Saphir).
• Firmware conforme ao documento normativo ERDF-NOI-CPT_0x. Mais de 550 etiquetas TIC decodificadas; até 1100 grandezas acessíveis individualmente.
• Tratamentos para colmatar defeitos típicos da TIC (ausência de dados, mistura de informação, CRC em falta, ...).
• Síntese de índices totalizadores (todas as faixas tarifárias combinadas) e por energia com acesso às curvas de carga.
• Versão M: armazenamento persistente de dados mesmo sem alimentação (memória não volátil).

Funcionalidades TicSwitch®

• Explora os sinais TIC para extrair a faixa tarifária em curso e apresentá-la numa das 8 saídas de contacto seco NO.
• Suporta até 8 faixas tarifárias consoante o tipo de contador e contrato.
• Faixas por tipo de contador:
  • Azul (CBE): até 6 faixas (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR)
  • Linky (LNK): 1 a 8 faixas
  • Amarelo (CJE): 6 faixas (HPE/HCE/HPH/HCH/P/PM)
  • Verde (ICE): até 8 faixas (PM/HH/HPE/HCE ...)
  • ICE-4Q injeção: até 8 faixas (P/HPH/HCH/HPE/HCE/...)
  • PME-PMI: até 8 faixas (PTCOUR1 ou PTCOUR2)
  • SAPHIR: até 8 faixas (PTCOURD ou PTCOURF)
• Com CBE, CJE e ICE-2Q: decodifica o período de fornecimento em curso.
• Com ICE-4Q, PME-PMI e SAPHIR: configurável para decodificar período de fornecimento ou de injeção via registo Modbus dedicado.

Diversos

• As saídas TOR não utilizadas podem ser reatribuídas para controlo via Modbus.
• Funções de supervisão e alarme disponíveis para aplicações de elevada fiabilidade.
• Indicadores LED para rápida colocação em serviço e diagnóstico; monitorização de cada via TIC acessível via Modbus.

Colocação em serviço

• Entregue pronto a usar. Exceto ajuste do endereço Modbus, não é necessária configuração para o funcionamento básico.
• A configuração da via TIC e a geração da tabela Modbus são automáticas. Não é necessário software ou hardware dedicado.

Campos de aplicação

• GTB / GTC
• Sistemas de gestão e otimização energética
• Monitorização energética
• Sistemas de teleleitura

Locais alvo

• Pequenos edifícios
• Instalações privadas (consumo + produção PV)
• Armazéns logísticos
• Pequenos TGBT
• Pequenos prédios residenciais

Especificações técnicas

• Referência: TCMSWR-D
• Estado: Produto novo
• Número de entradas TIC: 1
• Lista não exaustiva de contadores suportados:
  • Contadores azuis eletrónicos (CBE / CBEMM / CBETM – mono/tri): ex. Landis & Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (consoante FW); Sagem S10C2, U3C2, C1000, C2000, C2000-4, ...
  • LINKY mono e tri
  • Contadores amarelos (CJE): ex. Sagem C3000, Actaris A70TJ, A12ETJ, ...
  • Contadores verdes (Emeraude) (ICE-2Q e ICE-4Q): ex. Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
  • Contadores PME-PMI: ex. Landis & Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
  • Contadores SAPHIR: ex. SagemCom C3500, ALTYS, ...
  • Cohabitação possível com DEIE, concentrador MAEC, ...
  • O contador SL7000 não possui saída TIC
• Bus: RS485 em par trançado (versão RTU); opção TCP (Ethernet) conforme versão
• Velocidades do bus: 1200, 2400, 9600, 19200, 56700 baud
• Paridade: nenhuma / par / impar
• Protocolo: Modbus / Jbus
• Funções Modbus suportadas: 3, 6 e 16
• Comprimento de agrupamento: 16 registos
• Alimentação: 10-30 VDC ou 85-264 VAC (consoante versão). Opções disponíveis: 24 VDC ou 240 VAC
• Consumo: 0,36 W - 15 mA (tip.) @ 24 V DC
• Ligações: alimentação e bus via conector destacável Phoenix MSTB passo 5.08; via TIC via conector destacável Phoenix MCV passo 3.81
• Dimensões: 22,5 (L) x 101 (A) x 119 (P) mm
• Peso: 125 g
• Fixação: trilho DIN simétrico
• Posição de funcionamento: indiferente
• Ambiente: Temperatura de funcionamento -20°C a 80°C; humidade 10–90 %HR (sem condensação)
