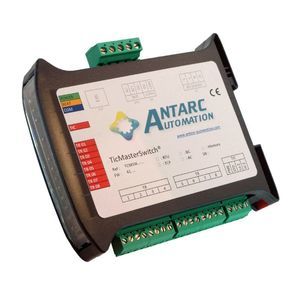

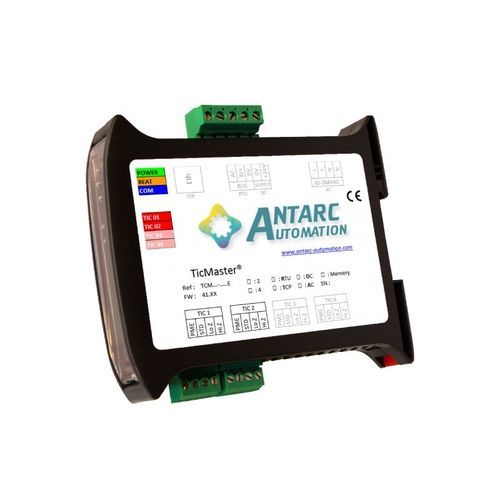

Gateway de comunicação TicMaster®

de telemetriaEthernetRS-485

Descrição :

• 2 a 10 entradas TIC compatíveis com os principais contadores (BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR)
• Configuração automática das vias TIC e da tabela Modbus
• Enclosure modular para calha DIN ocupando um único espaço
• Escravo Modbus/JBUS (RTU ou TCP conforme versão)
• Alimentação: 10–30 VDC ou 85–264 VAC (conforme versão)
• Backup ilimitado dos valores TIC sem alimentação (opção memória M)

Funções e descrição detalhada :
O TicMaster® processa em tempo real os sinais de téléinformation (TIC) emitidos pelos contadores eletrónicos. Disponível em versões com 2 a 10 entradas TIC independentes, cada entrada integra um acoplador optoisolado para evitar problemas de modo comum em instalações com múltiplos contadores e ligações TIC longas. As entradas são configuráveis em alta ou baixa impedância para coexistir com sistemas de terceiros.

O TicMaster® é compatível com contadores BLEU (CBE), LINKY, JAUNE (CJE), VERT/ICE, PME‑PMI e SAPHIR. Suporta velocidades TIC de 1200 ou 9600 baud e gestão de contadores em injeção (4Q). A gateway decodifica um amplo conjunto de etiquetas TIC e disponibiliza numerosas grandezas (até 37 para BLEU, 52 para LINKY, 17 para JAUNE, 355 para PME‑PMI, 226 para VERT e 244 para SAPHIR consoante subscrição). Processos corretivos incorporados corrigem defeitos nativos da TIC (CRC ausente, mistura de faixas tarifárias, ausência de dados, etc.) e sintetizam índices totais e por energia para fornecer curvas de carga.

Vantagens :

• De 2 a 10 entradas TIC por módulo
• Enclosure modular para calha DIN ocupando um único espaço
• Compatível com todos os contadores com saída teleinfo: BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR em 2Q e 4Q, modos Histórico ou standard, TIC 1200 ou 9600
• Configuração totalmente automática de vias e tabela Modbus
• Diagnóstico completo via 4 LEDs e monitorização por via
• Recolha de toda a informação TIC disponível
• Correção dos defeitos nativos da teleinfo (PME‑PMI, ICE 4Q em injeção, ...)
• Geração de índices por faixa tarifária (PME‑PMI) e índices totais por energia
• Compatível com qualquer mestre Modbus/JBUS (RTU ou TCP conforme versão)
• Alimentação: 10–30 VDC ou 85–264 VAC (conforme versão)

Informações técnicas :

• Número de vias de entrada TIC: 2 a 10 (conforme versão)
• Lista não exaustiva de contadores suportados: contadores eletrónicos BLEU (CBE), contadores LINKY mono e trifásicos, contadores eletrónicos JAUNE (CJE), contadores VERT/ICE (2Q e 4Q), contadores PME‑PMI, contadores SAPHIR. Coexistência possível com DEIE, concentrador MAEC, etc.

Bus e protocolo :

• RS485 em par trançado (RTU)
• Velocidades série: 1200, 2400, 9600, 19200, 56700 baud
• Paridade: sem / par / ímpar
• Ethernet em par trançado (TCP): 10 / 100 Mbps
• Protocolo: Modbus / JBUS
• Funções suportadas: 3, 6 e 16
• Comprimento de agrupamento: 30 registos

Alimentação :

• Tensão: 10–30 VDC ou 85–264 VAC (conforme versão)
• Consumo: 0,25 W - 10 mA (typ.) @ 24 V DC

Ligações :

• Alimentação e bus: conector destacável Phoenix MSTB passo 5.08 mm
• Vias TIC: conector destacável Phoenix MCV passo 3.81 mm

Geometria :

• Dimensões: 22,5 (L) x 101 (A) x 119 (P) mm
• Peso: 105 g
• Fixação: calha DIN simétrica
• Posição de funcionamento: indiferente

Ambiente :

• Temperatura de funcionamento: -20 °C a 80 °C
• Humidade relativa: 10–90 % HR (sem condensação)

Características / especificações técnicas :

• Nome comercial: TicMaster®
• Entradas TIC: 2 a 10 (conforme modelo)
• Saída mestre: Modbus/JBUS RTU (RS485) ou TCP (Ethernet) conforme versão
• Alimentação: 10–30 VDC ou 85–264 VAC (conforme versão)
• Memória opcional: Opção M para backup ilimitado dos valores em caso de corte de alimentação
• Decodificação: suporte alargado de etiquetas TIC (quantidades máximas variam consoante o tipo de contador)
• Diagnóstico: monitorização por via via LEDs e Modbus
• Enclosure: modular calha DIN, 1 espaço
