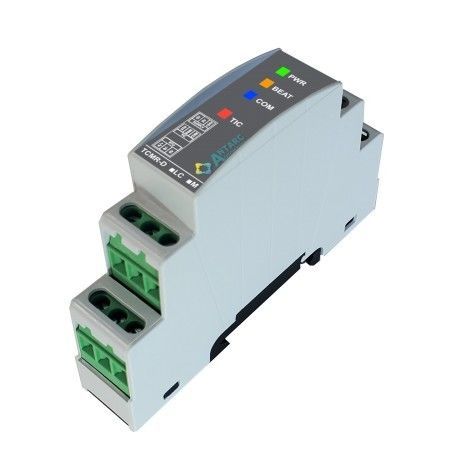

Gateway de comunicação TicMasterLC®

de telemetriaserialRS-485

Resumo

• 1 entrada TIC compatível com contadores BLEU e LINKY
• Acesso aos 8 relés virtuais do Linky
• Caixa DIN 1 módulo (quadro doméstico)
• Configuração automática
• Escravo Modbus/Jbus RTU
• Alimentação 10–30 VDC

Descrição
O TicMaster LC é uma passarela de processamento em tempo real dos sinais de teleinformação (TIC) transmitidos pelos contadores eletrónicos. A entrada TIC inclui um acoplador opto-isolado para eliminar problemas de modo comum em linhas TIC longas. Compatível com todos os contadores BLEU (CBE) e Linky; suporta todas as velocidades TIC (1200 ou 9600 baud) e contadores em injeção. O firmware está em conformidade com o documento ERDF-NOI-CPT_0x. A maioria das etiquetas TIC é decodificada e imediatamente disponibilizada sem configuração, com acesso até 37 campos em BLEU e 52 em Linky. O TicMaster LC realiza tratamentos para mitigar defeitos intrínsecos da TIC e sintetiza índices acumulados (todas as faixas tarifárias) e contadores por energia para acesso imediato às curvas de carga.
Os valores lidos são disponibilizados a um sistema mestre em formato Modbus/Jbus RTU. O TicMaster LC é entregue pronto a usar: além do ajuste do seu endereço Modbus/Jbus, não é necessária configuração. A configuração do canal TIC (velocidade e modo) e a construção automática da tabela Modbus são idênticas entre instalações. Para aplicações que exigem alta fiabilidade, funções de supervisão e alarme podem ser ativadas. LEDs frontais proporcionam comissionamento e diagnóstico rápidos; o monitoramento da linha TIC é acessível via Modbus.

Vantagens

• Caixa modular DIN, 1 módulo adequada para quadros domésticos
• Compatível com todos os contadores com saída teleinfo: BLEU, LINKY; modos Histórico ou Padrão; TIC 1200 ou 9600
• Configuração totalmente automática
• Diagnóstico completo através de 4 LEDs
• Coleta de 100% das informações TIC
• Acesso aos 8 relés virtuais do Linky
• Geração de um índice acumulado
• Compatível com qualquer mestre Modbus/Jbus RTU
• Alimentação 10–30 VDC

Especificações técnicas

• Contadores suportados (lista não exaustiva): contadores eletrónicos BLEU (CBE / CBEMM / CBETM – mono/tri) ex. Landis&Gyr L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 (dependendo do firmware); Sagem S10C2, U3C2, C1000, C2000, C2000-4; contadores LINKY monofásicos e trifásicos
• Bus: RS485 em par trançado
• Velocidades: 1200, 2400, 9600, 19200, 56700 baud
• Paridade: nenhuma / par / ímpar
• Protocolo: Modbus / Jbus
• Funções suportadas: 3, 6 e 16
• Comprimento de agrupamento: 30 registos
• Alimentação: 10–30 VDC
• Consumo: 0.25 W - 10 mA (tip.) @ 24 V DC
• Ligação: bornes de parafuso passo 5.0 mm
• Dimensões: 18 (L) x 98 (A) x 62 (P) mm
• Peso: 55 g
• Montagem: trilho DIN simétrico
• Posição de funcionamento: indiferente
• Temperatura de funcionamento: -20°C a 80°C
• Humidade ambiente: 10–90 % RH – sem condensação
