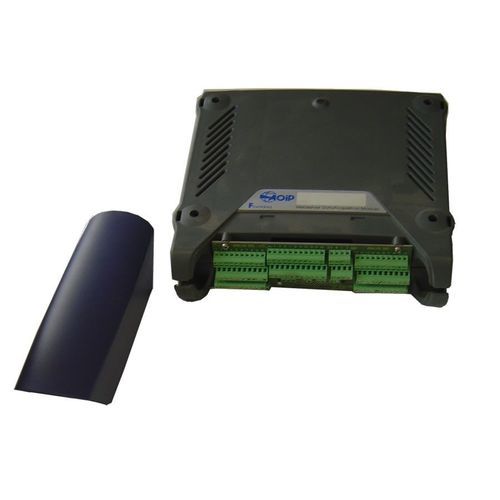

Sistema de aquisição de dados de alta velocidade FRONTDAQ 20

de temperaturade tensãomulticanal

O sistema FrontDaq é um módulo de aquisição de alta velocidade (7680 Hz/canal) com 20 entradas analógicas sincronizadas (1 conversor A/D por canal) e 20 entradas/saídas TTL. Todo o software de configuração e gestão necessário (tecnologia de servidor WEB) está integrado no sistema plug-and-play e permite o controlo remoto da aquisição através de qualquer navegador Web: Configuração, arranque, visualização de resultados, monitorização e exportação de dados. A capacidade de memória do FrontDaq 20 (interna de 660.000 amostras / canal e externa através de cartão CF, permite o registo de vários meses de dados. O FrontDaq 20 satisfaz, assim, os vários requisitos das aplicações de monitorização e levantamento no terreno, bem como no banco de ensaios. O FrontDaq 20 efectua a medição, monitorização e registo de sinais analógicos e digitais provenientes de sensores de valores físicos ou eléctricos. Estes sinais podem ser: Tensão: 0-10 V Corrente: 0-20 e 4-20 mA com shunts externos Termopares: Tipo K/T/J/N/E/R/S/B com ou sem compensação de junção fria Resistência: 2400 Ω RTD: Sensores de temperatura (Pt100 / 500 / 1000) em 2, 3 ou 4 fios Frequência: até 10 kHz de frequência de medição e contagem Medidores de tensão Rápidos e ainda precisos, os módulos FrontDaq 20 efectuam a aquisição de todas as entradas simultaneamente até 7680 amostras / s / canal, ou seja, um período de 120 µs. A medição pode ser efectuada com diferentes frequências, resoluções, condições de disparo e tipos de entradas, tornando o FrontDaq 20 perfeito para a medição e controlo de fenómenos muito rápidos. Com os canais sincronizados, a velocidade de varrimento não depende do número de canais varridos e gravados.
