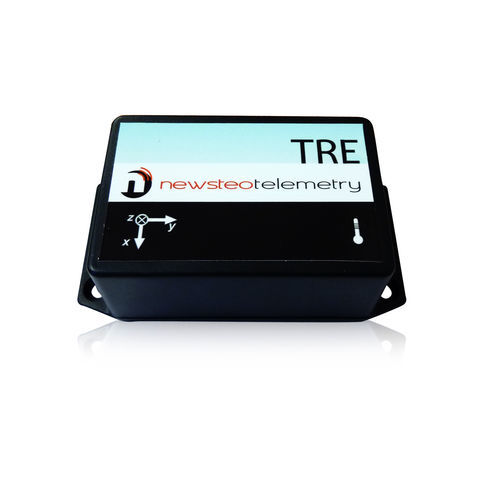

Registrador de dados de aceleração TRE35-001

de temperaturacom interface PCsem fio

Visão geral
O TRE35-001 permite medir e registar as condições de transporte para rastrear choques e variações de temperatura. Cada evento é carimbado com data/hora. Os dados são transferidos e analisados em PC através do software RF Monitor; o equipamento suporta registo local e transmissão em tempo real.

Faixa de medição

• -16g a +16g (acelerómetro)
• -40°C a +85°C (temperatura)

Precisão

• Acelerómetro: 0,5g (precisão indicada)
• Temperatura: ±0,3°C para -30°C…+70°C; ±1°C para extremos (-40°C…-30°C e +70°C…+85°C) (precisão indicada)
• Temperatura (tabela): ±0,2°C para 0…60°C

Modos de operação

• Live/Record: o utilizador ativa o modo de gravação antes do envio; o TRE35-001 armazena valores com timestamp na memória e permite extração posterior via RF Monitor.
• Monitoring (tempo real): o dispositivo envia os dados gravados ao PC em tempo real; se não houver comunicação, grava localmente e envia quando a ligação é restabelecida.
• Modo silencioso (para transporte aéreo): o dispositivo pode operar em silêncio; os dados gravados são recuperáveis com a função "find products in silent mode" do RF Monitor.

Recursos incluídos / notáveis

• Invólucro IP65 (mencionado na descrição do produto)
• Antena interna
• Pilha primaria de Lítio 1 A (listada)
• Certificação: CE

Características / especificações técnicas

• Modelo: TRE35-001
• Conjunto de sensores: 1 acelerómetro que mede em 3 eixos (XYZ)
• Faixa de medição do acelerómetro: -16g a +16g em cada eixo
• Limite mínimo do acelerómetro: -1g a +1g em cada eixo (XYZ)
• Resolução do acelerómetro: 14 bit - 3,9 mg
• Precisão do acelerómetro a 25°C: ±0,5g de -16g a +16g (sem ressonância)
• Se o choque exceder a faixa, o TRE recorta a 16g e regista a medição
• Ruído do acelerómetro: 65 mg
• Calibração do acelerómetro: calibrado em fábrica pelo fabricante
• Deriva da precisão: possível deriva de 10 mg/ano em cada eixo durante 4 anos (não garantido após 4 anos)
• Largura de banda do acelerómetro: 1600 Hz
• Faixa do sensor de temperatura: -40°C a +85°C
• Exemplos de precisão do sensor de temperatura: ±0,2°C para 0…60°C; ±0,3°C para -30…+70°C; ±1°C para extremos [-40…-30°C] e [+70…+85°C]
• Resolução de temperatura: 0,015°C
• Tempo de resposta da temperatura: <10 seconds
• Deriva a longo prazo da temperatura: <0,05 K/ano (listado)
• Alimentação: 1 bateria Lithium Thionyl tamanho A (3,6V) com conetor; alternativa 1 pilha alcalina AA (1,5V) em suporte de pilha
• Intervalo de operação (com lítio): -40°C a +60°C (até +85°C em picos, mas a caixa pode ser danificada)
• Intervalo de operação (com alcalina): -10°C a +50°C
• Intervalo de temperatura recomendado para maximizar autonomia: +5°C a +35°C
• Duração da bateria a 25°C: quase 2 anos (lítio); aproximadamente 1 ano (alcalina)
• Fornecedor da bateria (listado): Newsteo (lítio); alcalina: qualquer fornecedor
• Bateria substituível pelo utilizador: sim (conetor para lítio; suporte de pilha com polaridade correta para alcalina)
• RTC: relógio em tempo real integrado para marcação temporal; resolução: 1 s; deriva máxima: 2 minutos/mês a 25°C; hora ajustada em produção
• Memória flash: 16 Mbits flash (≈129.000 blocos de medição). Exemplo de capacidade: campanha de 2 anos com 1 inclinação e medição de temperatura a cada 15 minutos (70.080 registos) e ~29.000 registos de choque
• Comunicação sem fios: opera na banda ISM, dispositivo de curto alcance; concebido para o mercado europeu em 868 MHz
• Antena: interna
• Alcance: 100 metros em espaço aberto
• ILS: sensor magnético para ações do utilizador (despertar da hibernação; forçar uma medição fora da frequência definida)
• Cor: Preto
• Material: Plástico
• Características da caixa: a caixa inclui 2 orifícios para fixação a uma parede ou no interior de uma embalagem
• Dimensões sem tampa da flange: Comprimento 84,80 mm; Largura 56 mm; Altura 22 mm
• Dimensões com tampa da flange: Comprimento 110,15 mm; Largura 56,20 mm; Altura 26,2 mm
• Peso aprox.: 160 g (pilhas de lítio incluídas)
• Nível IP (tabela): IP54
