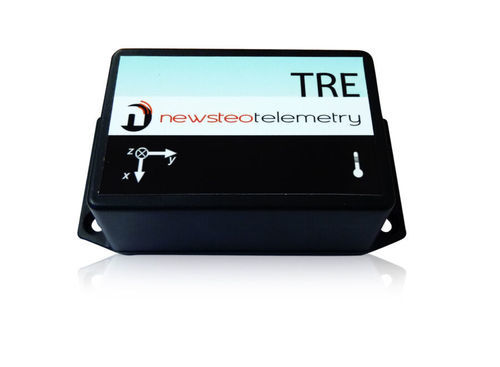

Registrador digital TRE37-001

de impactopara redepara aquisição de dados

Descrição O TRE37 mede e regista as condições de transporte de mercadorias, detectando choques e variações de temperatura e humidade. Cada evento é registado no tempo. Os dados podem ser descarregados e analisados num PC. Modos de funcionamento

• Vivo/Registo: Antes de enviar a encomenda, o utilizador ativa o modo "registo". Assim que este é ativado, o TRE guarda os valores na sua memória. Os dados registados podem ser lidos através do Monitor RF. No final do transporte, o utilizador pára a gravação e pode recuperar os dados da memória.
• Monitorização: Aplicações de monitorização em tempo real: o TRE envia os dados medidos para o PC em tempo real. Se a comunicação não for possível, o registador armazena os dados na memória e envia-os assim que for possível estabelecer uma ligação. Pode ser utilizado um modo silencioso para o transporte aéreo; neste caso, para recuperar os dados registados, é necessário utilizar a função "encontrar produtos em modo silencioso" no software RF Monitor.

Equipado com

• Caixa IP65
• Antena interna
• Fonte de alimentação: bateria de lítio de 1 A

Visão geral dos sensores Acelerómetro: -16g a +16g em 3 eixos Temperatura: -40°C a 85°C Humidade: 0...100% RH Brilho: ------ Sensor de choque 1 acelerómetro que mede em 3 eixos (XYZ) Gama de medição: -16g a +16g em cada eixo Limiar mínimo: -1g a +1g em cada eixo (XYZ) Resolução: 14 bit - 3,9 mg Precisão a 25°C: ±0,5g de -16g a +16g (sem ressonância). Se o choque for demasiado elevado nesta gama, o TRE satura a 16g e regista a medição. Ruído: 65 mg Calibração: Calibração efectuada na fábrica pelo fabricante Desvio de precisão: Possível desvio de 10 mg/ano em cada eixo durante 4 anos. Não garantido após 4 anos. Largura de banda: 1600 Hz Sensor de temperatura Gama de medição: -40°C a 85°C Precisão: ±0,2°C para (0... 60°C) Resolução: 0.015°C Tempo de resposta: <10 segundos Desvio a longo prazo: <0,05 K / ano Sensor de humidade Faixa de medição: 0...100% RH Precisão: ±1,8% RH (0...80% RH) a 23°C Resolução: 0.003% RH (Ponto de orvalho máx. 80°C) Tempo de resposta: <10 segundos Desvio a longo prazo: <0,5% RH / ano Fonte de alimentação / Bateria Primária: 1 pilha de lítio Tionil tamanho A (3,6V) com conetor Secundária: 1 pilha alcalina AA (1,5V) no suporte da pilha Gama de temperaturas de funcionamento com pilhas de lítio: -40°C a +60°C (até 85°C de pico), mas a caixa pode ficar danificada Gama de temperaturas de funcionamento com pilhas alcalinas: -10°C a +50°C Gama de temperaturas recomendada para maximizar a autonomia do produto: +5°C a 35°C Duração das pilhas a 25°C: quase 2 anos (lítio) / aproximadamente 1 ano (alcalinas) Fornecedor das pilhas: Newsteo (lítio) / Qualquer fornecedor (alcalina) Substituível pelo utilizador: Sim (conetor para ficha para lítio; suporte de pilhas para alcalinas) Tempo, memória e comunicações RTC: Relógio de tempo real integrado para medições de marcação de tempo. Resolução: 1 s. Desvio máximo: 2 minutos/mês a 25°C. A hora é definida na produção. Memória flash: 16 Mbits flash, ou 129.000 blocos de medição (os choques levam 2 blocos). Exemplo de capacidade numa campanha de 2 anos: 1 medição de inclinação e temperatura a cada 15 minutos = 70.080 registos; 29.000 registos de choques. Comunicação sem fios: Funciona na banda ISM, dispositivo de curto alcance (concebido para o mercado europeu utilizando a banda de 868 MHz). Antena: Antena interna Alcance: 100 metros em espaço aberto ILS: Sensor magnético para acções do utilizador (despertar o produto em modo de hibernação; desencadear uma medição fora da frequência de medição definida) Físico Cor: Preto Material: Plástico Caraterísticas da caixa: A caixa inclui 2 orifícios para fixação a uma parede ou dentro de uma embalagem Dimensões (sem tampa de flange / com tampa de flange): Comprimento: 84,80 mm / 110,15 mm Largura: 56 mm / 56,20 mm Altura: 22 mm / 26,2 mm Peso aprox.: 160 g (pilhas de lítio incluídas) Nível de proteção IP: IP65 Caraterísticas / especificações técnicas

• Modelo: TRE37-001
• Sensores: acelerómetro de 3 eixos, sensor de temperatura, sensor de humidade
• Faixa de medição de choque: -16g a +16g por eixo; resolução 14 bit (3,9 mg); precisão ±0,5g a 25°C
• Faixa de temperatura: -40°C a 85°C; precisão ±0,2°C (0...60°C); resolução 0,015°C
• Faixa de humidade: 0...100% RH; exatidão ±1,8% RH (0...80% RH) a 23°C; resolução 0,003% RH
• Memória: 16 Mbits flash (≈129.000 blocos)
• Wireless: Banda ISM (868 MHz para a Europa); antena interna; alcance típico de 100 m em espaço aberto
• Bateria: Lítio Tionil A (3,6V) primária ou alcalina AA de 1,5V; substituível pelo utilizador
• Proteção: Caixa IP65
• Peso: ≈160 g (com bateria de lítio)
